Digitální hladinoměr Level meter pro nádrže, studny, jímky

Akce Doporučeno pro dotaci Dešťovka
5 550 Kč 6 000 Kč 6 150 Kč od 5 550 Kč 4 586,78 Kč bez DPH 4 958,68 Kč bez DPH 5 082,64 Kč bez DPH od 4 586,78 Kč bez DPH
Na objednávku Na objednávku Na objednávku Zvolte variantu
Délka kabelu sondy k H520
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Můžeme doručit do:
13.10.2022 13.10.2022 13.10.2022 Zvolte variantu

Digitální hladinoměr Level meter je určen pro kontinuální měření a regulaci výšky hladiny vody v akumulačních nádržích, jímkách, ve studních a vrtech a jiných zásobnících kapalin. Sada obsahuje ponornou sondu do nádrže a jednotku s LED displeji. Sestavu lze doplnit o elektromagnetický ventil pro případné dopouštění nádrže.

Detailní informace

Detailní popis produktu

Digitální hladinoměr Level meter - Systém pro měření a kontrolu kapalin

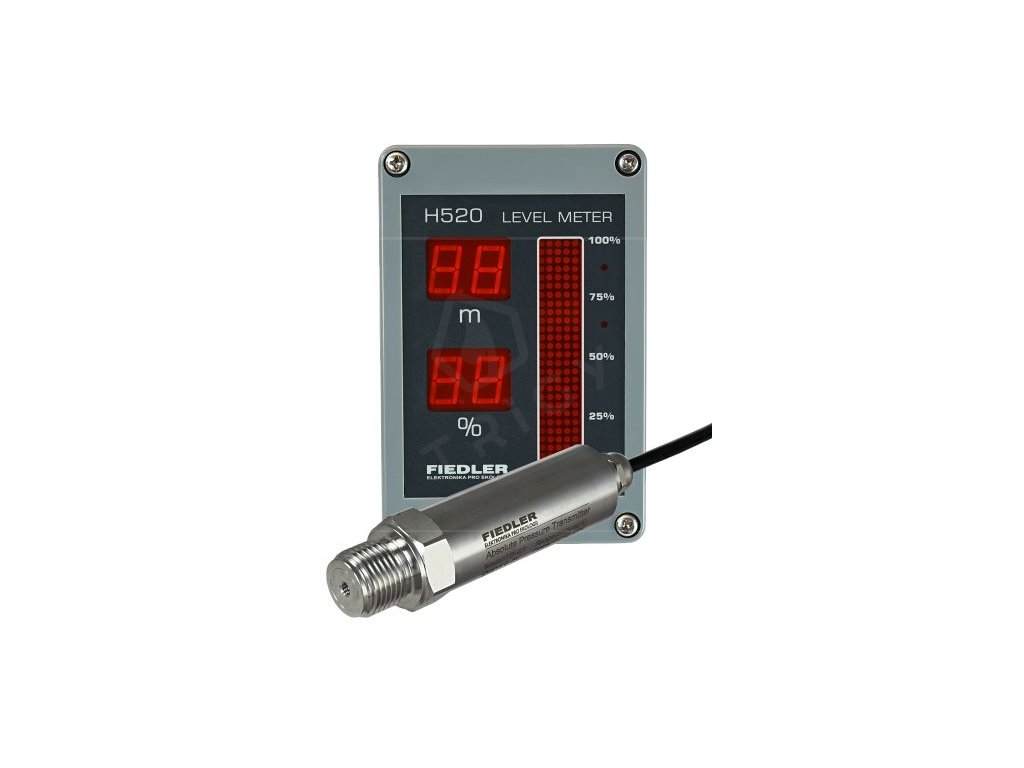

Digitální hladinoměr Level meter je systém pro měření a kontrolu množství kapaliny především v nádržích a jímkách, ve studních a vrtech. Vždy tak budete mít přehled o aktuálním stavu akumulované vody. Jednotka hladinoměru je vybavená LED displeji, na kterém se zobrazuje:

  • aktuální výška hladiny [m] s přesností 0,1 m
  • číselná procentuální hodnota hladiny (nastavitelné maximum)
  • bargraf - sloupcová hodnota hladiny [%]

Díky zabudování hladinoměru do plastové krabičky můžete jednotku umístit jak v exteriéru v blízkosti nádrže, tak i v interiéru. Tělo jednotky doporučujeme nevystavovat přímému UV záření.

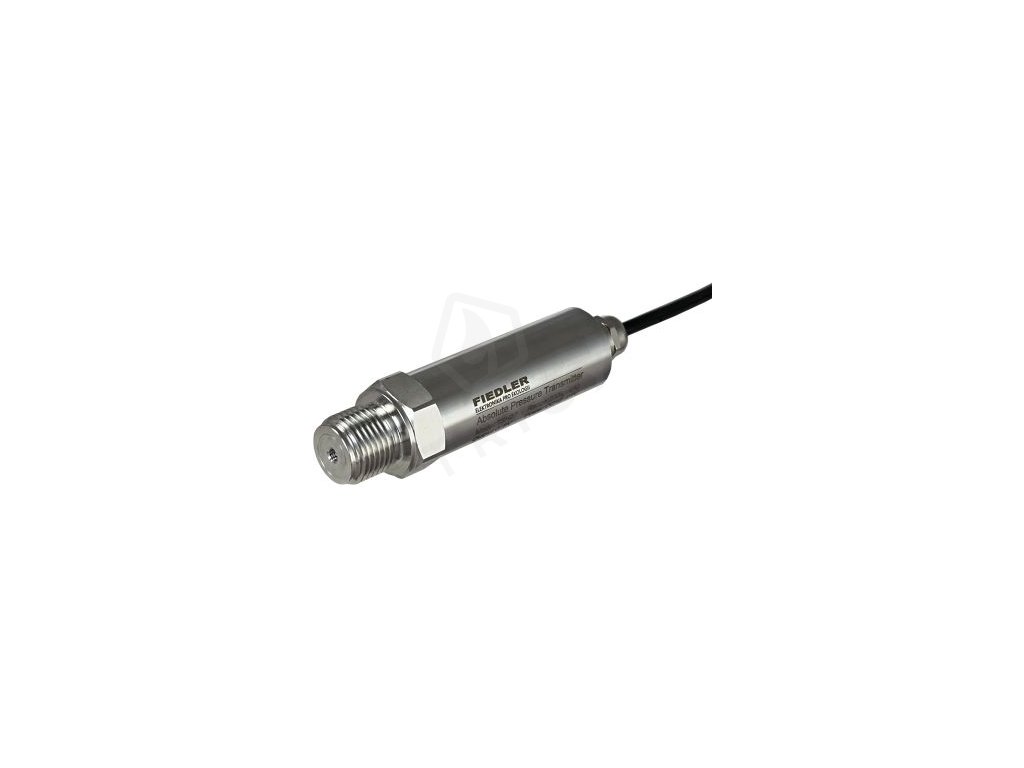

K měření výšky hladiny je použit snímač z nerezové oceli - sonda, která měří hydrostatický tlak vody nad snímačem. V závislosti na zvolené délce připojovacího kabelu si můžete zvolit měřící rozsah snímače. Kabely k hladinoměru standardně dodáváme v těchto délkách:

  • kabel délky 10 m (H520-10/210) - měřící rozsah je 0 až 10 m vodního sloupce
  • kabel délky 25,0 m (H520-10/25) - měřící rozsah je 0 až 10 m vodního sloupce
  • kabel délky 30,0 m (H520-25/30) - měřící rozsah je 0 až 25 m vodního sloupce

Ponorný snímač hladiny se instaluje do nádrže v takové výšce, aby i při předpokládané minimální hladině v nádrži byl snímač stále ponořen a zároveň nebyl při maximální výšce hladiny v měřeném objektu překročen měřící rozsah snímače (tedy max. 10,0 m nebo 25,0 m).

Součástí přístroje je i druhý výstup pro napojení ovládání externího relé (elektromagnetický ventil), např. pro dopouštění nádrže. V případě, že v nádrži nebudete mít dostatek vody (např. kvůli velkému odběru vody nebo nebo nízkému úhrnu srážek), systém tento nedostatek zaznamená, otevře elektromagnetický ventil a spustí dopouštění. Systém lze využít i opačným způsobem například pro odčerpání přebytečné vody v případě dosažení max. úrovně hladiny v nádrži.

K hladinoměru Level meter je dodáván síťový adaptér pro napájení, výstup 12 V DC/ 300 mA.

Klíčové vlastnosti systému

  • sledování množství vody v nádržích, studních a vrtech - množství vody budete mít vždy pod kontrolou
  • zobrazení výšky hladiny v metrech i v procentech
  • volitelná délka kabelu sondy, abyste měli jistotu, že sonda bude vždy ve správné hloubce
  • doplňkový solenoidový ventil pro automatické dopouštění/odpouštění vody do nádrže pro bezstarostný chod Vaší domácnosti
  • snadná a jednoduchá montáž - zvládnete instalovat sami během pár minut

Sada obsahuje

  • řídící jednotka
  • ponorná sonda do nádrže (kabel 10 m, 25 m nebo 30 m dle vlastní volby)
  • napájecí síťový adaptér pro napájení, výstup 12 V DC/ 300 mA

Technické parametry systému

Rozměry Řídící jednotka: 120x80x55 mm, sonda ø27 mm, 70 mm, elektromagnetický ventil: 95x80x100 mm (prostorové požadavky)
Hmotnost Řídicí jednotka: 0,22 kg; sonda: 0,35 kg; elektromagnetický ventil: 0,5 kg
Krytí Řídící jednotka: IP65
Teplota Pracovní teplota: 0 až 40 °C, skladovací teplota: -35 až 70°C
Napájecí napětí jednotky 8..28 V DC/max 200 mA (typicky 12 V/150 mA)
Ponorná sonda pro pitnou a dešťovou vodu, napájení 12 V DC /max 20 mA
Připojení sondy 1/2" montážní závit

Soubory ke stažení

Download_v2   Montážní návod
