Detailní popis produktu

Domovní čistírna šedých vod - AS-GW / AQUALOOP 6P

Klíčové vlastnosti čističky

Domovní čistírna šedých vod AS-GW/AQUALOOP 6P je podzemní varianta čistírny šedých vod vhodná pro recyklaci vody ze sprch, umyvadel nebo praček Vašeho domu. Čistírna je vhodná také na přečištění dešťové vody. Přečištěné vody jsou upraveny tak, aby mohly sloužit k dalšímu využití, například k zalévání zahrady nebo splachování toalet v domě. Čistírna je určena pro rodinné domy nebo také bytové domy, její použití je možné pro novostavby i rekonstrukce.

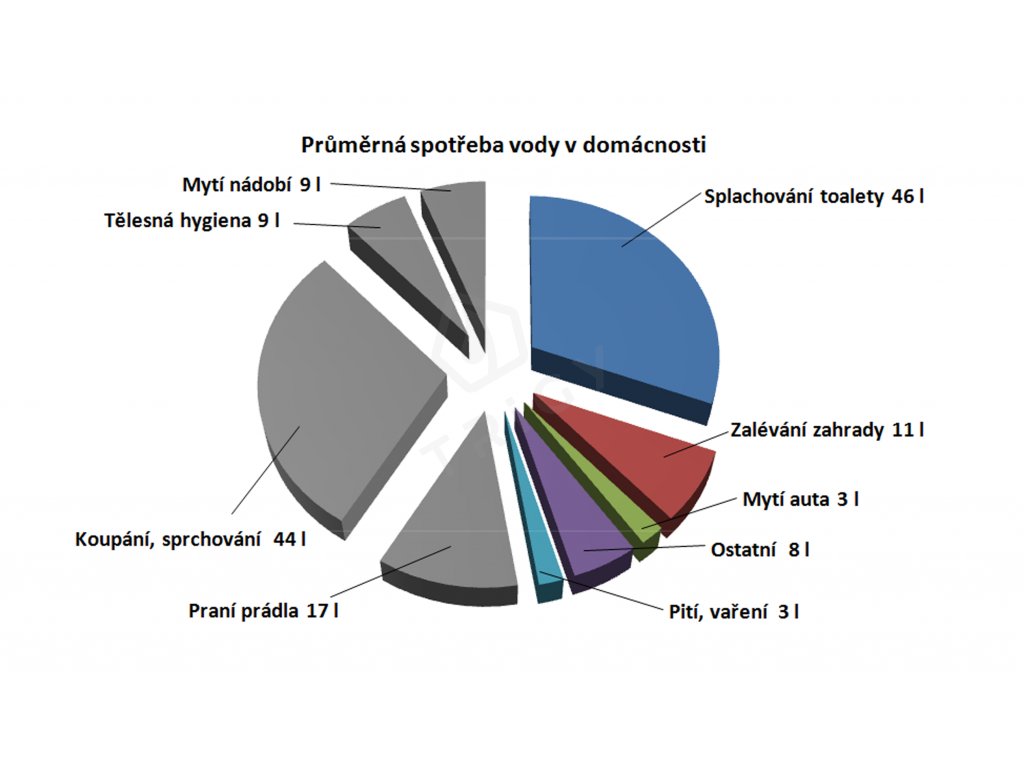

Průměrný rodinný dům je schopný využít až 600 l vody denně. Z tohoto množství může být opětovně použito až 50 % vody, tzn. téměř 300 l/den. Technologie domovní čističky šedých vod je nenáročná na spotřebu energie a je také nezávislá na klimatických podmínkách - řešení s použitím systému AS-GW/AQUALOOP je nejen úsporné, ale i šetrné k životnímu prostředí.

Proč používat AS-GW/AQUALOOP?

• úspora pitné vody nezávisle na dešti
• krátká doba návratnosti – úspora za pitnou vodu, úspora za vypouštěnou odpadní vodu
• energeticky málo náročná technologie – velice kvalitní  úprava méně znečištěných vod
• malé prostorové nároky – použití membránové technologie snižuje prostorové nároky a tím i investice
• využití prověřené membránové technologie
• jednoduchá instalace, uživatelsky přívětivý systém
• omezené zdroje kvalitní pitné vody – ochrana vodních zdrojů a životního prostředí
• ve 2 variantách: nadzemní a podzemní

Šedá voda má spoustu různých využití

• rodinné domy – běžný rodinný dům využívá průměrně 600 l/den z kterých může být až 50 % znovu využito
• bytové domy – umožňuje výhodně kombinovat využití šedé vody a dešťové vody a dosáhnout větší úspory
• hotely, wellness centra – velká produkce šedých vod. Spotřeba vody v hotelech se pohybuje od 125 do 200 l/den/host.
• sportovní areály – velké plochy pro zalévání zeleně, které mohou používat vyčištěné šedé vody
• komerční a průmyslové budovy – velká produkce šedých vod ze sprch a umyvadel, která může být použita např. na splachování toalet.

Popis technologie

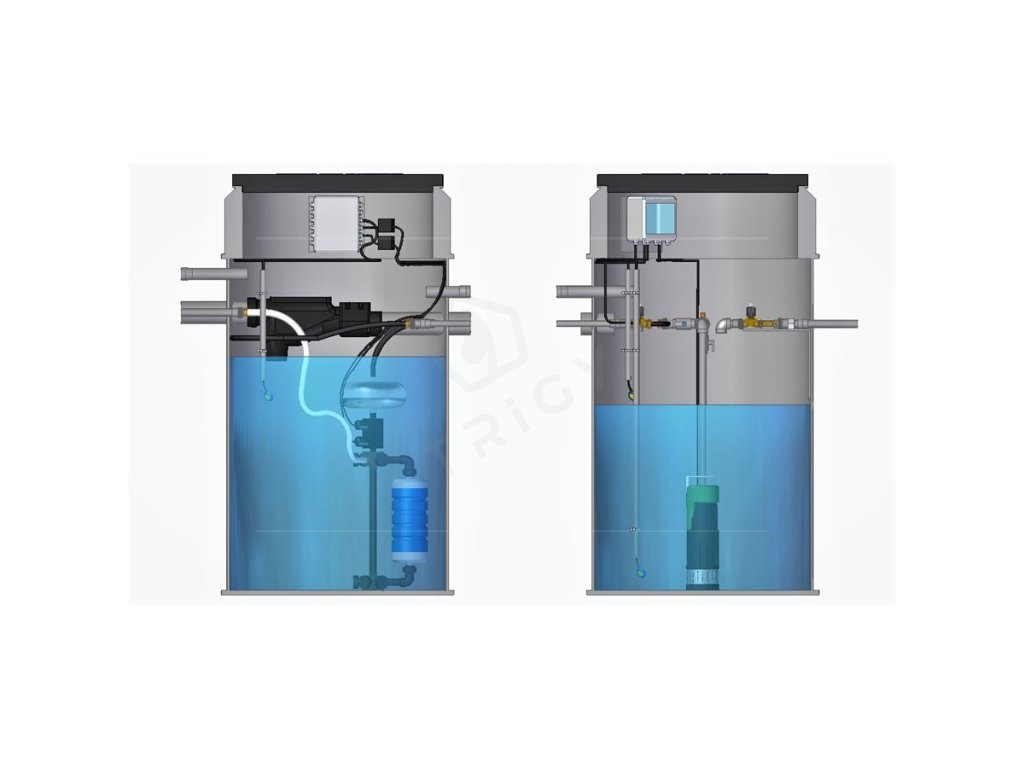

Odpadní voda natéká přes filtr mechanických nečistot do reakční nádrže, kde se voda biologicky čistí. V reakční nádrži je osazen membránový modul, v jehož spodní části se nachází aerační systém. Nad membránovým modulem je umístěno čerpadlo, které podtlakem odsává vodu přes membrány a odvádí již vyčištěnou vodu do akumulační nádrže. Voda z akumulační nádrže je čerpána do systému rozvodu provozní vody. Reakční nádrž je opatřena havarijním přepadem. Nedostatek přečištěné vody v systému je možné řešit pomocí jednotky AS-RAINMASTER ECO 10.

Doporučení pro instalaci čističky

• Varianta vhodná pro rodinný dům do 6 osob
• Průměr nátokového potrubí je DN110
• Max. vrstva zásypu zeminou na stropu nádrže je 300 mm
• Nepoužívejte do míst s vyšší hladinou spodní vody ani do pojezdových ploch
• Doporučuje se však vzhledem k připojení systému AQUALOOP DN100 a DN150 pro větší bytové jednotky
• Propojení mezi biologickou jednotkou a nádrží čisté vody je možné pomocí EPDM hadic
• Nepoužívat měděné prvky v instalaci AQUALOOP
• Biologický reaktor je nutné napojit na bezpečnostní přepad
• Pokud nelze nádrže napojit na bezpečnostní přepad, je nutná instalace dalšího čerpadla pro případ většího nátoku

Části technologie

Nádrž reaktoru šedých vod (1000 L):

• 1x nádrž reaktoru (výška 1500 mm) s komínkem (výška 300 mm)
• 1x plastový pochozí poklop, neuzamykatelný
• stupadla, plováky, prostupy
• 1x předfiltrace AS-PURAIN 100 ors včetně automatického oplachu filtru AS-PURAIN

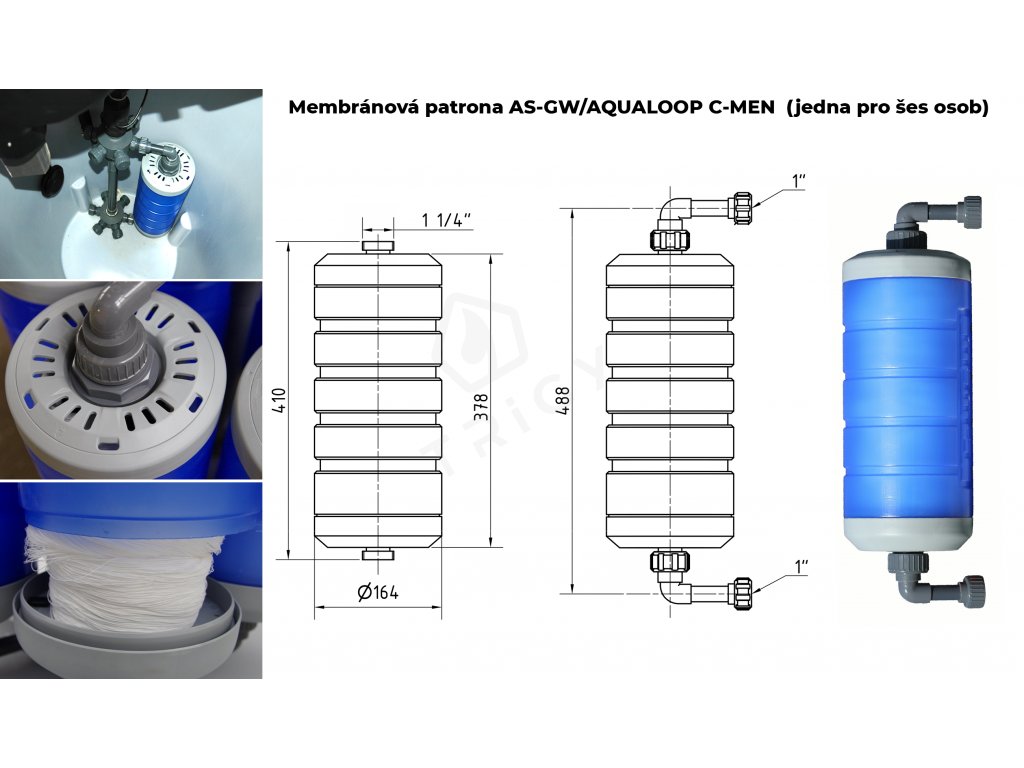

• 1x membránová stanice AQUALOOP 6 (nosič membrány, set čerpadel, membrána)
• svorkovnice
• 1x řídící jednotka
• 1x dmychadlo

Nádrž akumulace přečištěné šedé vody (1000 L)

• 1x nádrž akumulace s komínkem
• 1x plastový pochozí poklop, neuzamykatelný
• stupadla, plováky, prostupy
• rozvaděč s jističi
• 1x automatické dopouštění vod z jiného zdroje (tlaková voda)
• 1x automatické čerpadlo pro odčerpání přečištěné vody Qmax= 95 l/min, Hmax=50 m

Technické parametry čističky
