Detailní popis produktu

Energeticky úsporná sada - Pro pasivní, nulové a nízkoenergetické domy

Klíčové vlastnosti sady

Sada pro zalévání zahrady a splachování WC dešťovou vodou označená jako ENERGETICKY ÚSPORNÉ je určena pro stavby k trvalému pobytu osob, jako jsou například rodinné nebo bytové domy. Podstatou systému je využít dešťovou vodu i v domácnosti, respektive zásobovat WC dešťovou vodou pro splachování. Dešťová voda po přečištění vnitřními filtry může být použita i k praní v automatické pračce nebo sprchování ve sprše. Systém lze využít i pro závlahu menší zahrady. Součástí sestavy je úsporná domovní vodárna Rainmaster Eco, která slouží pro zajištění dostatku vody v systému. Jednotka je schopná monitorovat aktuální hladinu dešťové vody uvnitř nádrže. Funguje na bázi přepínání mezi odběrem vody z akumulační nádrže a vodovodu. Při nasávání vody z nádrže je opatřena plovoucí sací sadou se zpětnou klapkou. Voda je tímto způsobem čerpána u hladiny a nedochází k zanášení čerpadla nečistotami. Tlak a plynulý tok vody v domovním potrubí je regulován tlakovou nádobou.

Systém je vhodný především pro pasivní, nulové nebo nízkoenergetické domy. Díky úsporné domovní vodárně je systém velice levný na provoz. Je soběstačný a automatický, avšak nedoporučuje se pro použití při velkoplošné závlaze zahrady.

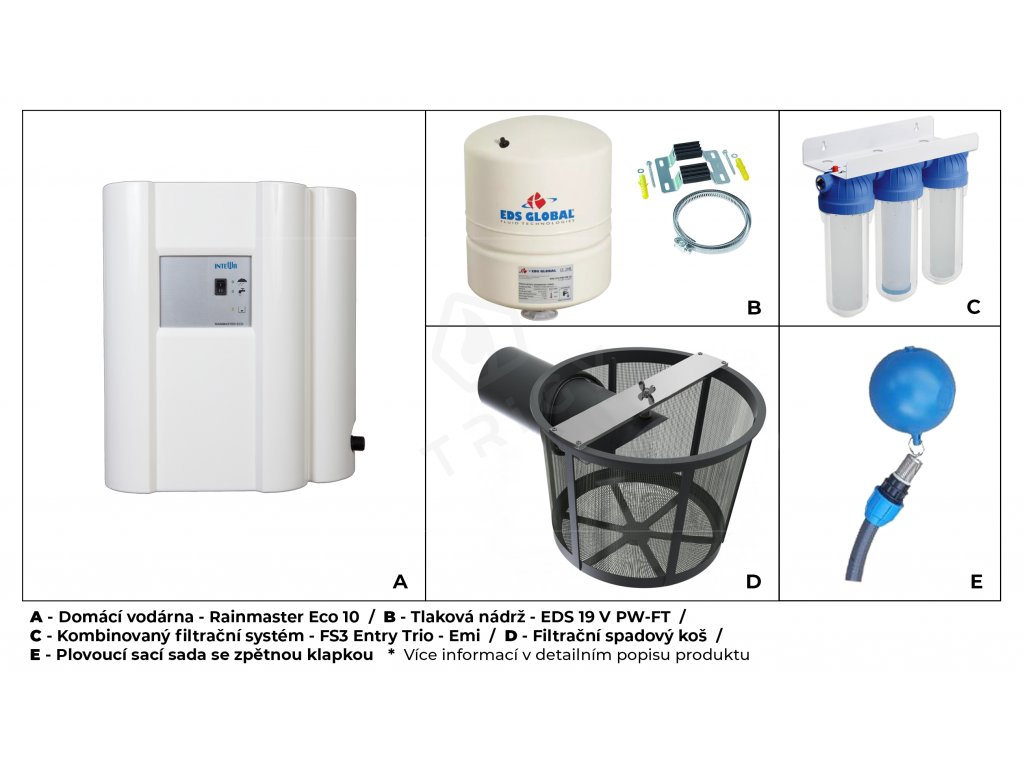

Součásti sady

• A - Domácí vodárna - Rainmaster Eco 10
• B - Tlaková nádrž - EDS Global 19 V PW-FT
• C - Kombinované filtrační zařízení - USTM FS3 Entry Trio
• D - Filtrační spadový koš / Filtrační šachta
• E - Plovoucí sací sada se zpětnou klapkou, hadice 1,5 m

Technické parametry příslušenství

Domácí vodárna - Rainmaster Eco 10

AS-Rainmaster Eco 10 je plně automatická jednotka sloužící k monitoringu aktuální hladiny vody. Kompaktní sestava rainmaster je vybavena čerpadlem a ovládáním s integrovaným automatickým dopouštěním pitné vody. Výhodou jednotky je její nízká hlučnost a díky této vlastnosti může být instalována prakticky ve všech neobytných místnostech, jako jsou například garáže, sklepy, chodby a technické místnosti.

Rainmaster Eco získává vodu pomocí nasávací hadice z akumulační nádrže. Dešťovou vodu je potom možné distribuovat pro zalévání zahrady nebo přímo do domu pro splachování WC či praní v pračce. V případě, že dojde v nádrži voda. Systém přepne odběr z vodovodní sítě, takže se nikdy nestane, že byste byli bez zdroje vody.

Jednotka Rainmaster Eco 10 může být osazena ukazatelem hladiny RAINMASTER ECO-FS, díky kterému budete stále vědět kolik zbývá vody v nádrži, nebo jestli už došlo k přepnutí zásobování pitnou vodou z vodovodního řádu. Ukazatel hladiny RAINMASTER ECO-FS a sací hadici Horizon (1/2") není součástí sestavy a je nutno objednat zvlášť.

Tlaková nádrž - EDS Global 19 V PW-FT

Tlaková nádoba s membránou nalezne své využití hlavně v systémech pro přívod dešťové vody k WC či pračce, avšak není vyloučené její použití také na potrubí při zavlažování. Tlaková nádrž především vyrovnává tlak vzniknutý v potrubí a zajišťuje správný a plynulý tok kapaliny.
Nádoba je vybavena butylovou membránou vysoké kvality s atestem na pitnou vodu. Unikátní připojení zajišťuje svou vzduchotěsností i vodotěsností kompletní bezúdržbovost tlakové nádoby.

Kombinovaný filtrační systém - USTM FS3 Entry Trio

Filtrační zařízení USTM FS3 Entry Trio se používá k odfiltrování mechanických nečistot. Sestavu filtrů je možné použít k filtraci pitné, užitkové i dešťové vody. Filtrace probíhá v 3 po sobě jdoucích filtračních patronách. První a třetí patrona slouží k odstranění kalů a jemných nečistot, filtr ve druhé patroně odstraňuje zápach pomocí aktivního uhlí.

Sestava je tedy následující

1. Filtrační patrona PS20 20mcr
2. Filtrační patrona USTM BL 10mcr s aktivním uhlím
3. Filtrační patrona PS10 10mcr

Filtrační spadový koš

Filtrační koš se umisťuje do horní části akumulačních nádrží k přívodu dešťové vody. Jeho funkcí je zachycení hrubých nečistot a listí před vniknutím do nádrže. Nečistoty se zachytávají v sítku s rozměry oka 0,5 mm. Aretace a uchycení filtračních košů se liší dle typu akumulační nádrže.

Plovoucí sací sada s plovákem, zpětnou klapkou a hadicí 1,5 m

Sada s plovoucím sacím filtračním košem a plovákem, doplněná o zpětnou klapkou, je vhodná k sacím čerpadlům (přenosná čerpadla, domácí vodárny, apod) a slouží k ochraně sestavy před vniknutím nečistot obsažených v kapalinách. Hadice se připojuje pomocí PE koncovky se 1" vnějším závitem. Použitím sacích košů prodlužuje nejen životnost Vašeho čerpadla, ale také celé sestavy.
