Detailní popis produktu
Sada komfort s akumulační nádrží CRISTALL - 1600 L (WC+Zálivka)
Klíčové vlastnosti sady
Sada pro zalévání zahrady a splachování WC dešťovou vodou označená jako KOMFORT je určena pro stavby k trvalému pobytu osob, jako jsou například rodinné nebo bytové domy. Svůj účel splní také na rekreační chatě s občasným navštěvováním. Podstatou systému je využít dešťovou vodu i v domácnosti, respektive zásobovat WC dešťovou vodou pro splachování. Dešťová voda po přečištění vnitřními filtry může být použita i k praní v automatické pračce nebo sprchování ve sprše. Systém lze využít i pro závlahu zahrady. Součástí sestavy je silné čerpadlo E-Deep 1200 X-ring, které zajistí plynulý a bezstarostný chod systému, díky integrované řídící jednotce. Tento typ čerpadla je navíc opatřen plovákem se sací hadicí. Voda je tímto způsobem čerpána u hladiny a nedochází k zanášení čerpadla nečistotami. Sada KOMFORT disponuje jednotkou pro dopouštění nádrže vodou z vodovodu a je také vybavena vnitřními filtry pro jemnou filtraci. Plynulý tok a vyrovnávání tlaku v potrubí zabezpečuje tlaková nádrž Evak VERTICAL.
Systém je ideální volbou pro běžné uživatele, díky sofistikovanému řešení je soběstačný a automatický, nevyžaduje složitou obsluhu.
Umístění a instalace
Součásti sady
- X - Nádrž na vodu - Cristall - 1600 L
- A - Ponorné čerpadlo - EasyPump E-deep 1200 X-ring
- B - Zařízení na doplňování a využití dešťové vody - Afriso Rena
- C - Tlaková nádrž Evak VERTICAL
- D - Kombinovaný filtrační systém - USTM Entry Trio/Emi
- E - Filtrační spadový koš
- F - Plovák se sací hadicí
Technické parametry nádrže a příslušenství
Nádrž - Cristall - 1600 L
CRISTALL | 1600 | 2650 |
Objem | 1600 L / 1,6 m3 | 2650 L / 2,65 m3 |
Výška | 1 220 mm | 1 500 mm |
Šířka | 1 050 mm | 1 300 mm |
Délka | 2 100 mm | 2 100 mm |
Hmotnost | 65 kg | 100 kg |
Průměr rev. otvoru | 740 mm | 740 mm |

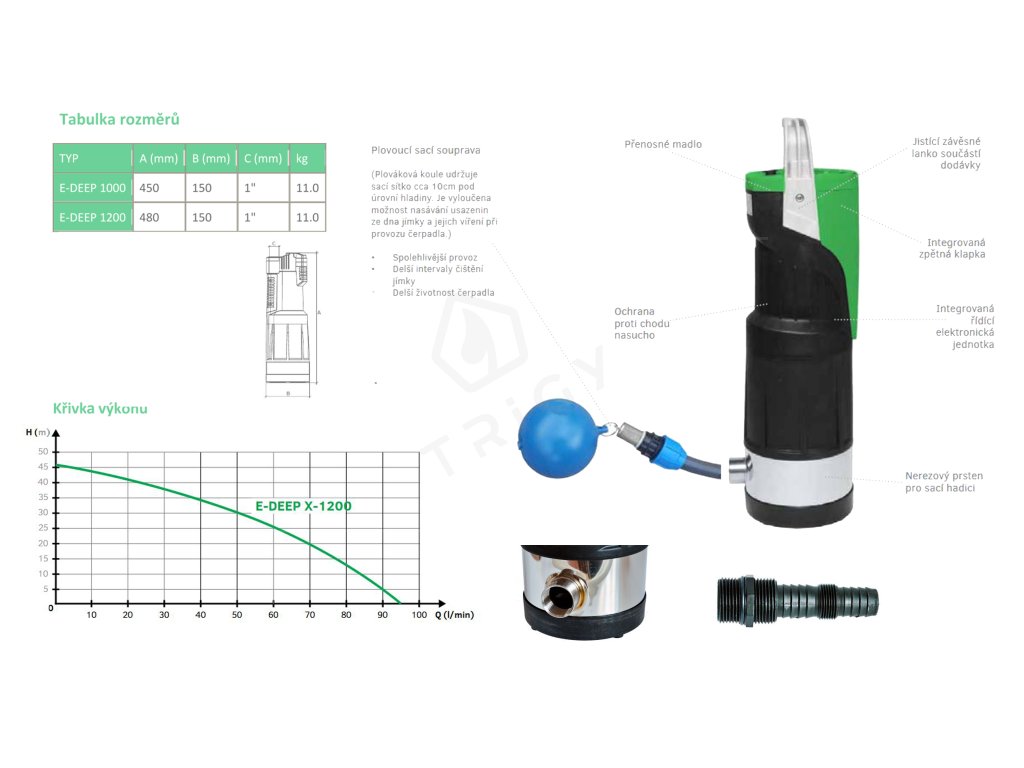

Ponorné čerpadlo - EasyPump E-deep 1200 X-ring
Ponorná automatická vodárna od společnosti EasyPump se vyznačuje především svým kompaktním řešením a snadnou obsluhou. Čerpadlo má vestavěnou integrovanou elektroniku určenou pro automatické zahájení chodu a ukončení provozu čerpadla.
Ponorné čerpadlo je ideální pro akumulační, retenční nádrže nebo studny. Díky svému subtilnímu tvaru je možná instalace také do hloubkových vrtů o průměru od 160 mm.
Maximální ponorná hloubka čerpadla je do 12 m s maximálním výtlakem 46 m. K dosažení této vzdálenosti slouží tlak max 4,6 bar.
Tento typ čerpadla nepovažujeme za přenosné, jedná se o vodárnu se stálou instalací do nádrže. Model X-Ring je uzpůsoben pro připojení sacího koše s plovákem, který nasává vodu na hladině.
Zařízení na doplňování a využití dešťové vody - Afriso Rena
Zařízení pro doplňování a využití dešťové vody RENA je časem prověřený systém umožňující bezstarostnou obsluhu Vaší nádrže na vodu. Tato souprava slouží pro doplňování a pro kontrolu dostatečné zásoby dešťové vody v zásobnících. Jestliže v důsledku nedostatečných srážek dojde k poklesu hladiny dešťové vody uvnitř nádrže pod stanovenou úroveň, bude přes elektromagnetický ventil doplněna voda z rozvodů pitné vody.
Systém je nastaven tak, aby zajistil hospodárné využití dešťové vody a zároveň aby využíval co nejméně vody pitné. Je vybaven zásuvkou s ochranným kontaktem. Zásuvka při nízké hladině vody v nádrži vypne čerpadlo. Veškeré funkce zařízení pro doplňování vody jsou řízené mikroprocesorem v řídící jednotce soupravy.
Obsah soupravy:
- Řídící jednotka
- Elektromagnetický ventil pro dopouštění pitné vody G ½” x G ¾” (kabel 3 m)
- Ponorná sonda do nádrže ( kabel 15 m)
- Napájecí kabel

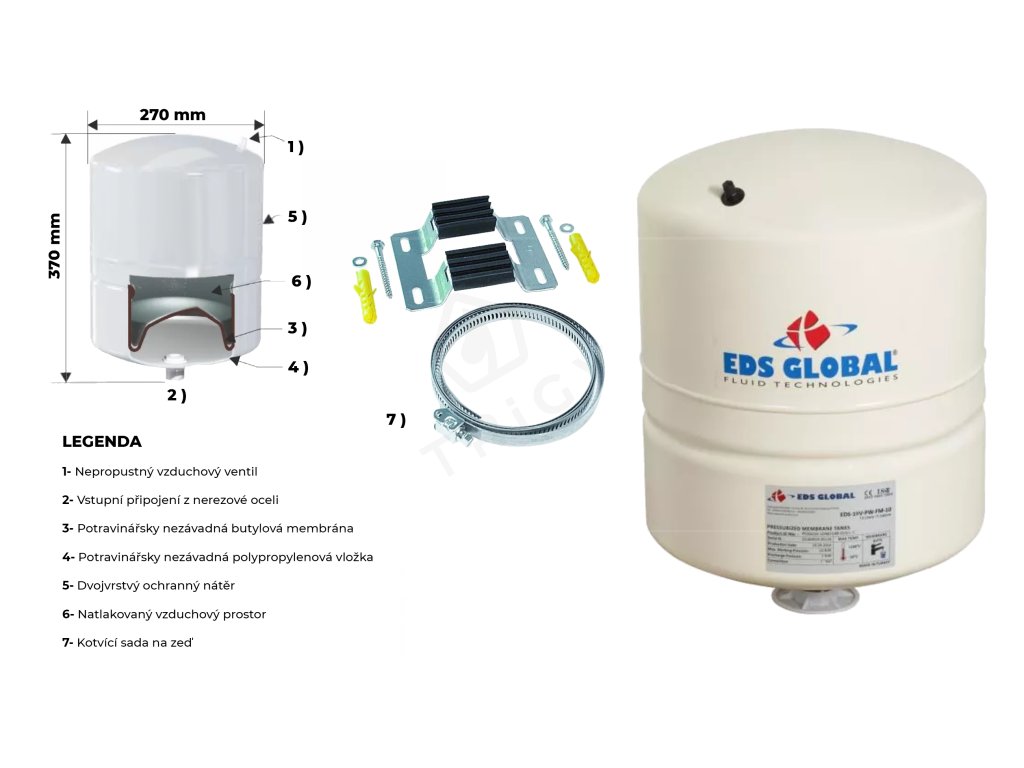

Tlaková nádrž Evak VERTICAL
Tlaková nádoba s membránou, vertikální, bez nožiček, se doporučuje použít v případě využití dešťové vody na splachování WC. Tlaková nádoba snižuje počet sepnutí čerpadla při odběru vody. Čím větší objem nádoby, tím menší počet sepnutí. Tlaková nádoba vyrovnává tlak vzniklý v rozvodném potrubí a zajišťuje správný a plynulý tok kapaliny. Nádoba je vybavena butylovou membránou vysoké kvality s atestem na pitnou vodu. Unikátní připojení zajišťuje vzduchotěsnost i vodotěsnost nádoby. Díky tomu se nádoba stává bezúdržbová.
Tlaková nádoba Evak VERTICAL je vybavena vložkou ze zdravotně nezávadného polypropylenu a butylovou membránou vysoké kvality zaručující nezávadnost pitné vody.
Kombinovaný filtrační zařízení - USTM Entry Trio / Emi
Filtrační zařízení splňuje všechny požadavky pro účinnou a efektní filtraci. Filtr disponuje transparentními kapslemi pro uložení filtračních patron, díky čemuž je možné opticky kontrolovat stav filtrů. Hlava je opatřena mosaznými přípojkami (1") pro vstup i výstup vody a přetlakovým ventilem, který uvolňuje tlak při výměně filtrační vložky. Uvnitř filtru se nachází O-kroužky pro zajištění maximální nepropustnosti. Filtr FS3 ENTRY je spojen v sérii TRIO. Filtr je kompatibilní s většinou filtračních patron dostupných na trhu.
Sestava filtrů:
- Filtrační patrona PS20 20 mcr
- Dvoustupňová filtrační patrona USTM BL 10mcr s aktivním uhlím
- Filtrační patrona PS10 10mcr
Filtrační spadový koš
Filtrační koš se umisťuje do horní části akumulačních nádrží k přívodu dešťové vody. Jeho funkcí je zachycení hrubých nečistot a listí před vniknutím do nádrže. Nečistoty se zachytávají v sítku s rozměry oka 0,5 mm. Aretace a uchycení filtračních košů se liší dle typu akumulační nádrže.
Plovák se sací hadicí
Sací souprava pro ponorné čerpadlo Easy E-deep X-ring 1200. Sací koš je nadnášen plovákem na hladinu vody v nádrži, odkud nasává vodu do čerpadla. Dochází tak k eliminaci nasávání nečistot a usazenin, které se pohybují u dna nádrže. Souprava je opatřena sacím sítem a plovákovou koulí.
Soubory ke stažení
Návod k obsluze napájecího zařízení
Doplňkové parametry
Kategorie: | Komfort - vše plně automatizované |
---|---|
Záruka: | 15 let |
Automatické dopouštění nádrže, při nedostatku vody: | Ano |
Expanzní nádrž pro zvýšení životnosti čerpadla: | Ano |
Filtrace na nátoku do nádrže: | Ano |
Malá zahrada plocha do 750 m2: | Ano |
Objemové kategorie: | Do 2 000 L |
Řada: | Cristall |
Použití pro mytí automobilu: | Ano |
Použití pro připojení automatické pračky: | Ano |
Použití pro splachování WC: | Ano |
Použití pro sprchování: | Ano |
Sání z hladiny minimalizuje zanesení systému nečistotami ze dna nádrže: | Ano |
Stálé připojení: | Ano |
Velká zahrada plocha nad 750 m2: | Ano |
Objem: | 1 600 L |
Délka: | 2100 mm |
Šířka: | 1050 mm |
Výška: | 1220 mm |
