Nádrž na dešťovou vodu Modularis 2500 L - Sada komfort | zalévání a splachování WC

54 047 Kč 44 666,94 Kč bez DPH
Skladem
Můžeme doručit do:
25.11.2024

Podzemní nádrže na dešťovou vodu Modularis jsou díky menším půdorysným rozměrům vhodné pro aplikace s nedostatkem místa. Jsou určeny pod pochozí plochy a nesmí být pojížděny automobily. Základní nádrž má objem 2500 l. V případě více nádrží má každá nádrž svou kopuli a poklop - tyto jsou vždy součástí dodávky. V případě zájmu lze kopuli zkrátit a poklop schovat pod trávník. Podklad i obsyp nádrže se provádí z písku nebo jemného štěrku, není třeba žádné betonování. Výrobce poskytuje záruku 10 let, životnost je prakticky neomezená!

Detailní informace

Detailní popis produktu

Sada komfort s akumulační nádrží MODULARIS - 2 500 L (WC+Zálivka)

Klíčové vlastnosti sady

Sada pro zalévání zahrady a splachování WC dešťovou vodou označená jako KOMFORT je určena pro stavby k trvalému pobytu osob, jako jsou například rodinné nebo bytové domy. Svůj účel splní také na rekreační chatě s občasným navštěvováním. Podstatou systému je využít dešťovou vodu i v domácnosti, respektive zásobovat WC dešťovou vodou pro splachování. Dešťová voda po přečištění vnitřními filtry může být použita i k praní v automatické pračce nebo sprchování ve sprše. Systém lze využít i pro závlahu zahrady. Součástí sestavy je silné čerpadlo E-Deep 1200 X-ring, které zajistí plynulý a bezstarostný chod systému, díky integrované řídící jednotce. Tento typ čerpadla je navíc opatřen plovákem se sací hadicí. Voda je tímto způsobem čerpána u hladiny a nedochází k zanášení čerpadla nečistotami. Sada KOMFORT disponuje jednotkou pro dopouštění nádrže vodou z vodovodu a je také vybavena vnitřními filtry pro jemnou filtraci. Plynulý tok a vyrovnávání tlaku v potrubí zabezpečuje tlaková nádrž Evak VERTICAL.

Systém je ideální volbou pro běžné uživatele, díky sofistikovanému řešení je soběstačný a automatický, nevyžaduje složitou obsluhu.

Umístění a instalace

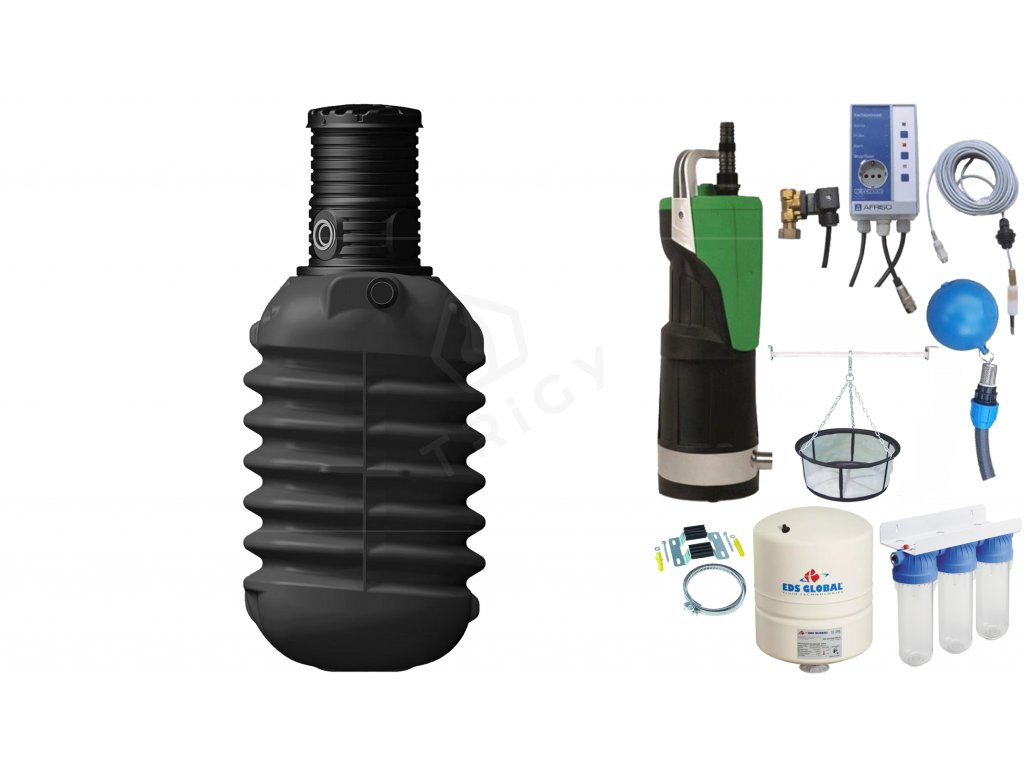

Součásti sady

  • X - Nádrž na vodu - Modularis - 2500 L
  • A - Ponorné čerpadlo - EasyPump E-deep 1200 X-ring
  • B - Zařízení na doplňování a využití dešťové vody - Afriso Rena
  • C - Tlaková nádrž Evak VERTICAL
  • D - Kombinovaný filtrační systém - USTM Entry Trio/Emi
  • E - Filtrační spadový koš
  • F - Plovák se sací hadicí

Technické parametry nádrže a příslušenství

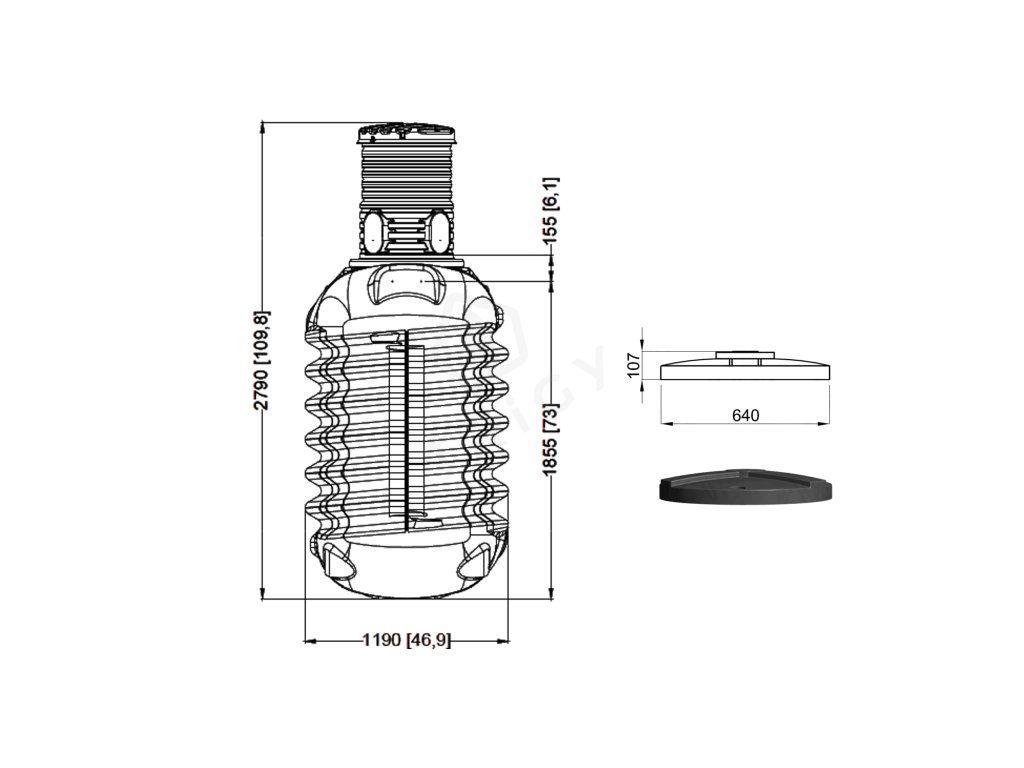

Nádrž - Modularis - 2500 L

MODULARIS 2500 5000 7500 10000
Objem 2 500 L / 2,5 m3 5 000 L / 5,0 m3  7 500 L / 7,5 m3 10 000 L / 10,0 m3
Výška 2 790 mm 2 790 mm 2 790 mm 2 790 mm
Šířka 1 190 mm 2 300 mm 3 460 mm 4 610 mm
Délka 1 470 mm 1 470 mm 1 470 mm 1 470 mm
Hmotnost 87 kg 147 kg 261 kg 348 kg
Průměr rev. otvoru 580 mm 580 mm 580 mm 580 mm

Ponorné čerpadlo - EasyPump E-deep 1200 X-ring

Ponorná automatická vodárna od společnosti EasyPump se vyznačuje především svým kompaktním řešením a snadnou obsluhou. Čerpadlo má vestavěnou integrovanou elektroniku určenou pro automatické zahájení chodu a ukončení provozu čerpadla.

Ponorné čerpadlo je ideální pro akumulační, retenční nádrže nebo studny. Díky svému subtilnímu tvaru je možná instalace také do hloubkových vrtů o průměru od 160 mm.

Maximální ponorná hloubka čerpadla je do 12 m s maximálním výtlakem 46 m. K dosažení této vzdálenosti slouží tlak max 4,6 bar.

Tento typ čerpadla nepovažujeme za přenosné, jedná se o vodárnu se stálou instalací do nádrže. Model X-Ring je uzpůsoben pro připojení sacího koše s plovákem, který nasává vodu na hladině.

Zařízení na doplňování a využití dešťové vody - Afriso Rena

Zařízení pro doplňování a využití dešťové vody RENA je časem prověřený systém umožňující bezstarostnou obsluhu Vaší nádrže na vodu. Tato souprava slouží pro doplňování a pro kontrolu dostatečné zásoby dešťové vody v zásobnících. Jestliže v důsledku nedostatečných srážek dojde k poklesu hladiny dešťové vody uvnitř nádrže pod stanovenou úroveň, bude přes elektromagnetický ventil doplněna voda z rozvodů pitné vody.

Systém je nastaven tak, aby zajistil hospodárné využití dešťové vody a zároveň aby využíval co nejméně vody pitné. Je vybaven zásuvkou s ochranným kontaktem. Zásuvka při nízké hladině vody v nádrži vypne čerpadlo. Veškeré funkce zařízení pro doplňování vody jsou řízené mikroprocesorem v řídící jednotce soupravy.

Obsah soupravy:

  • Řídící jednotka
  • Elektromagnetický ventil pro dopouštění pitné vody G ½” x G ¾” (kabel 3 m)
  • Ponorná sonda do nádrže ( kabel 15 m)
  • Napájecí kabel

Tlaková nádrž Evak VERTICAL

Tlaková nádoba s membránou, vertikální, bez nožiček, se doporučuje použít v případě využití dešťové vody na splachování WC. Tlaková nádoba snižuje počet sepnutí čerpadla při odběru vody. Čím větší objem nádoby, tím menší počet sepnutí. Tlaková nádoba vyrovnává tlak vzniklý v rozvodném potrubí a zajišťuje správný a plynulý tok kapaliny. Nádoba je vybavena butylovou membránou vysoké kvality s atestem na pitnou vodu. Unikátní připojení zajišťuje vzduchotěsnost i vodotěsnost nádoby. Díky tomu se nádoba stává bezúdržbová.

Tlaková nádoba Evak VERTICAL je vybavena vložkou ze zdravotně nezávadného polypropylenu a butylovou membránou vysoké kvality zaručující nezávadnost pitné vody.

Kombinovaný filtrační zařízení - USTM Entry Trio / Emi

Filtrační zařízení splňuje všechny požadavky pro účinnou a efektní filtraci. Filtr disponuje transparentními kapslemi pro uložení filtračních patron, díky čemuž je možné opticky kontrolovat stav filtrů. Hlava je opatřena mosaznými přípojkami (1") pro vstup i výstup vody a přetlakovým ventilem, který uvolňuje tlak při výměně filtrační vložky. Uvnitř filtru se nachází O-kroužky pro zajištění maximální nepropustnosti. Filtr FS3 ENTRY je spojen v sérii TRIO. Filtr je kompatibilní s většinou filtračních patron dostupných na trhu.

Sestava filtrů:

  1. Filtrační patrona USTM PP20 20 mcr
  2. Dvoustupňová filtrační patrona USTM BL 10mcr s aktivním uhlím
  3. Filtrační patrona PS10 10mcr

Filtrační spadový koš

Filtrační koš se umisťuje do horní části akumulačních nádrží k přívodu dešťové vody. Jeho funkcí je zachycení hrubých nečistot a listí před vniknutím do nádrže. Nečistoty se zachytávají v sítku s rozměry oka 0,5 mm. Aretace a uchycení filtračních košů se liší dle typu akumulační nádrže.

Plovák se sací hadicí

Sací souprava pro ponorné čerpadlo Easy E-deep X-ring 1200. Sací koš je nadnášen plovákem na hladinu vody v nádrži, odkud nasává vodu do čerpadla. Dochází tak k eliminaci nasávání nečistot a usazenin, které se pohybují u dna nádrže. Souprava je opatřena sacím sítem a plovákovou koulí.

Soubory ke stažení

 Download_v2    Montážní návod nádrže

 Download_v2    Návod k obsluze čerpadla

 Download_v2    Návod k obsluze napájecího zařízení

 Download_v2    Návod k obsluze tlakové nádrže

 Download_v2    Návod k obsluze filtrů

Doplňkové parametry

Kategorie: Komfort - vše plně automatizované
Záruka: 10 let
Automatické dopouštění nádrže, při nedostatku vody: Ano
Expanzní nádrž pro zvýšení životnosti čerpadla: Ano
Filtrace na nátoku do nádrže: Ano
Malá zahrada plocha do 750 m2: Ano
Objemové kategorie: 2 001 L - 4 000 L
Řada: Modularis
Použití pro mytí automobilu: Ano
Použití pro připojení automatické pračky: Ano
Použití pro splachování WC: Ano
Použití pro sprchování: Ano
Sání z hladiny minimalizuje zanesení systému nečistotami ze dna nádrže: Ano
Stálé připojení: Ano
Velká zahrada plocha nad 750 m2: Ano
Objem: 2 500 L
