Detailní popis produktu

Energeticky úsporná sada s akumulační nádrží OZEANIS - 4 000 L (WC+Zálivka)

Klíčové vlastnosti sady

Sada pro zalévání zahrady a splachování WC dešťovou vodou označená jako ENERGETICKY ÚSPORNÉ je určena pro stavby k trvalému pobytu osob, jako jsou například rodinné nebo bytové domy. Podstatou systému je využít dešťovou vodu i v domácnosti, respektive zásobovat WC dešťovou vodou pro splachování. Dešťová voda po přečištění vnitřními filtry může být použita i k praní v automatické pračce nebo sprchování ve sprše. Systém lze využít i pro závlahu menší zahrady. Součástí sestavy je úsporná domovní vodárna Rainmaster Eco, která slouží pro zajištění dostatku vody v systému. Jednotka je schopná monitorovat aktuální hladinu dešťové vody uvnitř nádrže. Funguje na bázi přepínání mezi odběrem vody z akumulační nádrže a vodovodu. Při nasávání vody z nádrže je opatřena plovákem se sací hadicí. Voda je tímto způsobem čerpána u hladiny a nedochází k zanášení čerpadla nečistotami. Tlak a plynulý tok vody v domovním potrubí je regulován tlakovou nádobou.

Systém je vhodný především pro pasivní, nulové nebo nízkoenergetické domy. Díky úsporné domovní vodárně je systém velice levný na provoz. Je soběstačný a automatický, avšak nedoporučuje se pro použití při velkoplošné závlaze zahrady.

Umístění a instalace

Součásti sady

• X - Nádrž na vodu - Ozeanis - 4000 L
• A - Domácí vodárna - Rainmaster Eco 10
• B - Tlaková nádrž - Evak VERTICAL
• C - Kombinovaný filtrační systém - Atlas Hydra Rainmaster Trio
• D - Filtrační spadový koš
• E - Plovák se sací hadicí

Technické parametry nádrže a příslušenství

Nádrž - Ozeanis - 4000 L

Domácí vodárna - Rainmaster Eco 10

AS-Rainmaster Eco 10 je plně automatická jednotka sloužící k monitoringu aktuální hladiny vody. Kompaktní sestava rainmaster je vybavena čerpadlem a ovládáním s integrovaným automatickým dopouštěním pitné vody. Výhodou jednotky je její nízká hlučnost a díky této vlastnosti může být instalována prakticky ve všech neobytných místnostech, jako jsou například garáže, sklepy, chodby a technické místnosti.

Rainmaster Eco získává vodu pomocí nasávací hadice z akumulační nádrže. Dešťovou vodu je potom možné distribuovat pro zalévání zahrady nebo přímo do domu pro splachování WC či praní v pračce. V případě, že dojde v nádrži voda. Systém přepne odběr z vodovodní sítě, takže se nikdy nestane, že byste byli bez zdroje vody.

Díky hladinovému senzoru budete stále vědět kolik zbývá vody v nádrži, nebo jestli už došlo k přepnutí zásobování pitnou vodou z vodovodního řádu.

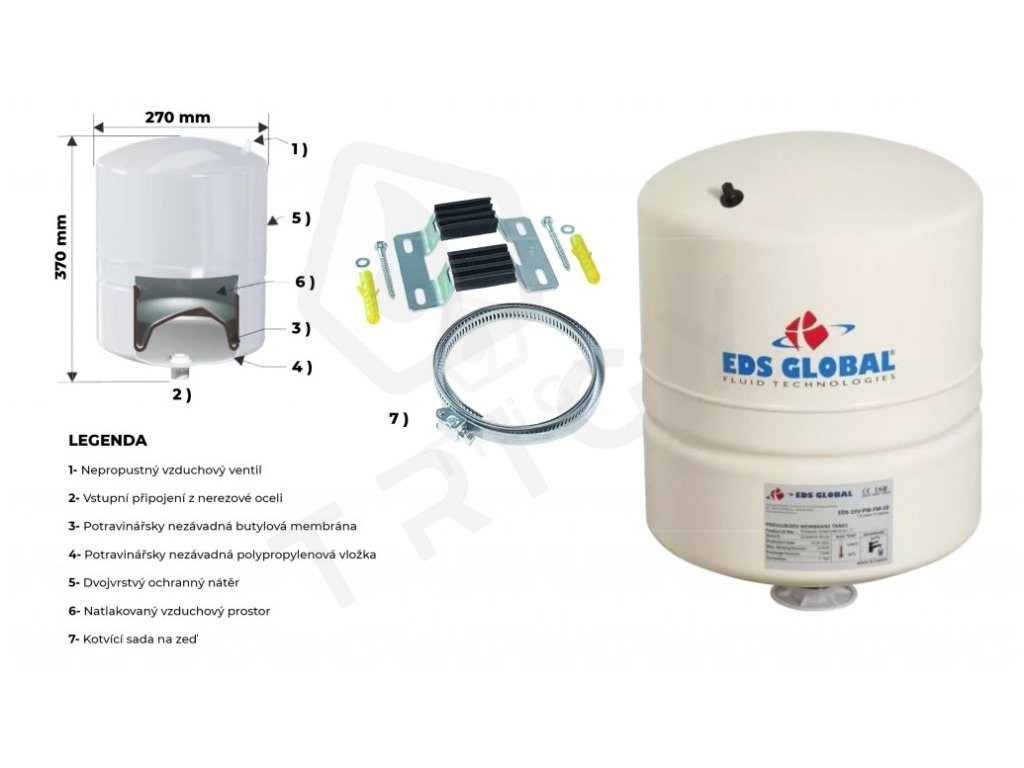

Tlaková nádrž - Evak VERTICAL

Tlaková nádoba s membránou, vertikální, bez nožiček, se doporučuje použít v případě využití dešťové vody na splachování WC. Tlaková nádoba snižuje počet sepnutí čerpadla při odběru vody. Čím větší objem nádoby, tím menší počet sepnutí. Tlaková nádoba vyrovnává tlak vzniklý v rozvodném potrubí a zajišťuje správný a plynulý tok kapaliny. Nádoba je vybavena butylovou membránou vysoké kvality s atestem na pitnou vodu. Unikátní připojení zajišťuje vzduchotěsnost i vodotěsnost nádoby. Díky tomu se nádoba stává bezúdržbová.

Tlaková nádoba Evak VERTICAL je vybavena vložkou ze zdravotně nezávadného polypropylenu a butylovou membránou vysoké kvality zaručující nezávadnost pitné vody.

Kombinovaný filtrační systém - Atlas Hydra Rainmaster Trio

Filtrační zařízení Rainmaster Atlas Hydra Trio se používá k odfiltrování mechanických nečistot. Sestavu filtrů je možné použít k filtraci pitné, užitkové i dešťové vody. Filtrace probíhá v 3 po sobě jdoucích filtračních patronách. První patrona slouží k odstranění hrubých nečistot, filtr ve druhé patroně čistí jemné nečistoty a ve třetí, poslední patroně dochází k odstranění zápachu pomocí aktivního uhlí.

Sestava je tedy následující:

1. Filtrační patrona RSH Hydra 50 mcr SX
2. Filtrační patrona FA 10 BX senior 5 mcr
3. Filtrační patrona LA 10 BX senior

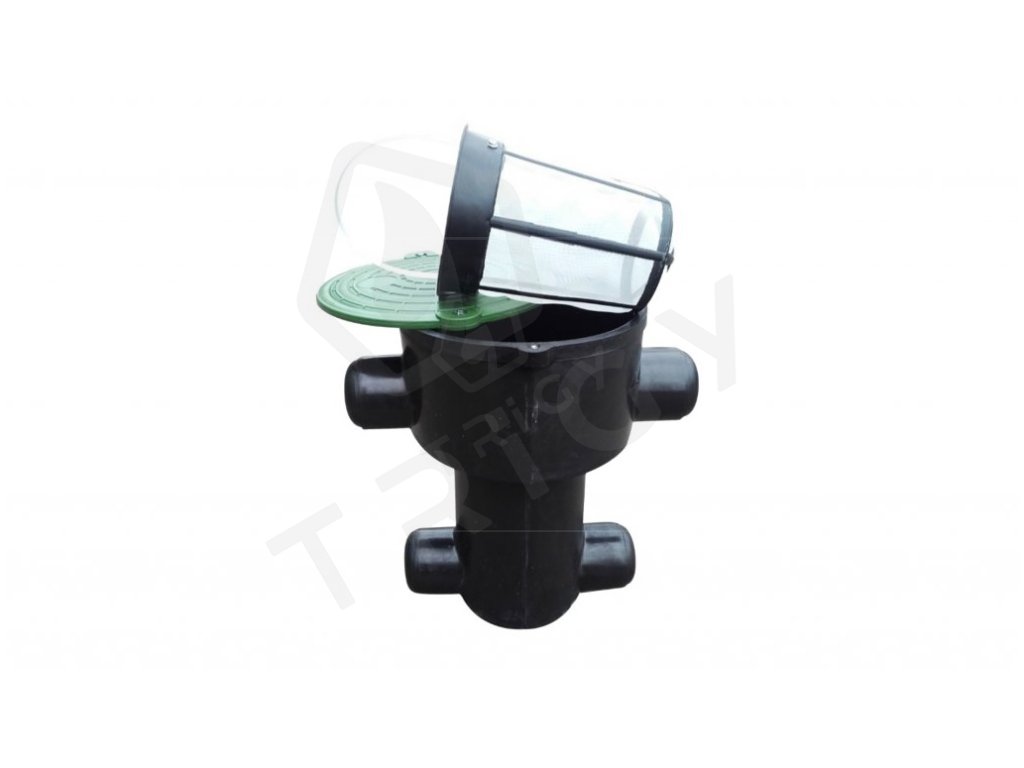

Filtrační spadový koš

Filtrační koš se umisťuje do horní části akumulačních nádrží k přívodu dešťové vody. Jeho funkcí je zachycení hrubých nečistot a listí před vniknutím do nádrže. Nečistoty se zachytávají v sítku s rozměry oka 0,5 mm. Aretace a uchycení filtračních košů se liší dle typu akumulační nádrže.

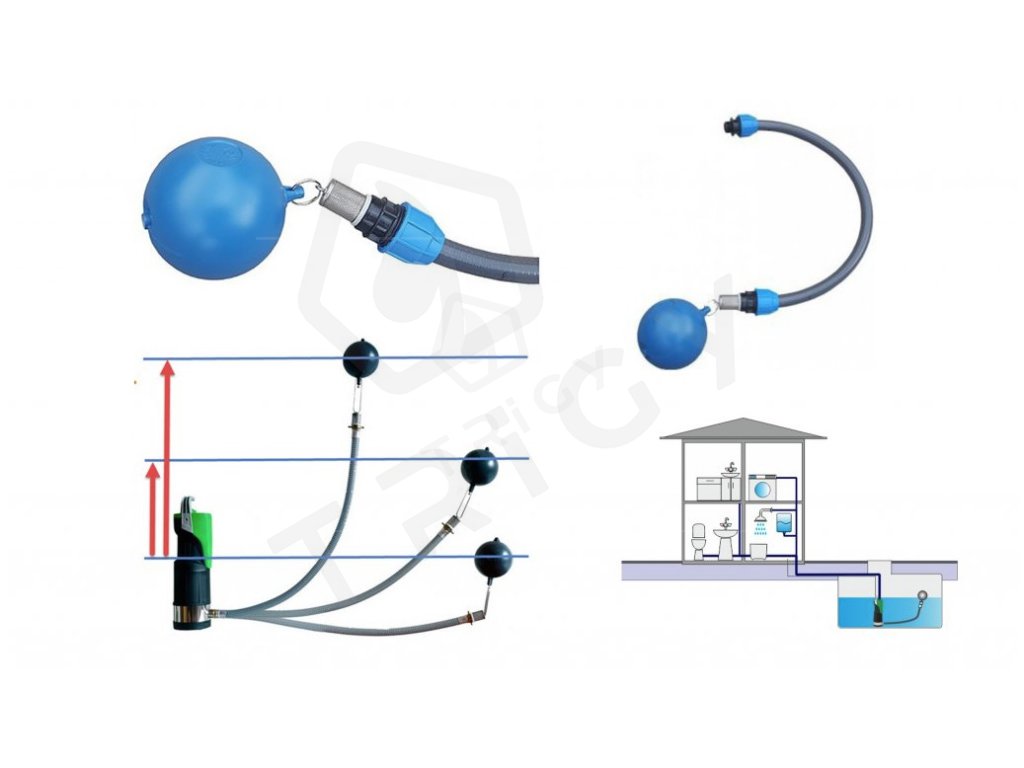

Plovák se sací hadicí

Sací souprava pro ponorné čerpadlo Easy E-deep X-ring 1200. Sací koš je nadnášen plovákem na hladinu vody v nádrži odkud nasává vodu do čerpadla. Dochází tak k eliminaci nasávání nečistot a usazenin, které se pohybují u dna nádrže. Souprava je opatřena sacím sítem a plovákovou koulí.
