Detailní popis produktu
Sada komfort s akumulační nádrží SMART - 6 000 L (WC+Zálivka)
Klíčové vlastnosti sady
Sada pro zalévání zahrady a splachování WC dešťovou vodou označená jako KOMFORT je určena pro stavby k trvalému pobytu osob, jako jsou například rodinné nebo bytové domy. Svůj účel splní také na rekreační chatě s občasným navštěvováním. Podstatou systému je využít dešťovou vodu i v domácnosti, respektive zásobovat WC dešťovou vodou pro splachování. Dešťová voda po přečištění vnitřními filtry může být použita i k praní v automatické pračce nebo sprchování ve sprše. Systém lze využít i pro závlahu zahrady. Součástí sestavy je silné čerpadlo E-Deep 1200 X-ring, které zajistí plynulý a bezstarostný chod systému, díky integrované řídící jednotce. Tento typ čerpadla je navíc opatřen plovákem se sací hadicí. Voda je tímto způsobem čerpána u hladiny a nedochází k zanášení čerpadla nečistotami. Sada KOMFORT disponuje jednotkou pro dopouštění nádrže vodou z vodovodu a je také vybavena vnitřními filtry pro jemnou filtraci. Plynulý tok a vyrovnávání tlaku v potrubí zabezpečuje tlaková nádrž EDS.
Systém je ideální volbou pro běžné uživatele, díky sofistikovanému řešení je soběstačný a automatický, nevyžaduje složitou obsluhu.
Umístění a instalace
V případě, že hodláte nádrže osadit níže než 50 cm pod povrchem nebo uvažujete nad pojezdovou variantou, kontaktujte nás. Poradíme Vám s technickým řešením a přípravou na realizace.
Napojení nádrže přes filtrační šachtu, doporučujeme pro maximální využití kapacity nádrží Smart

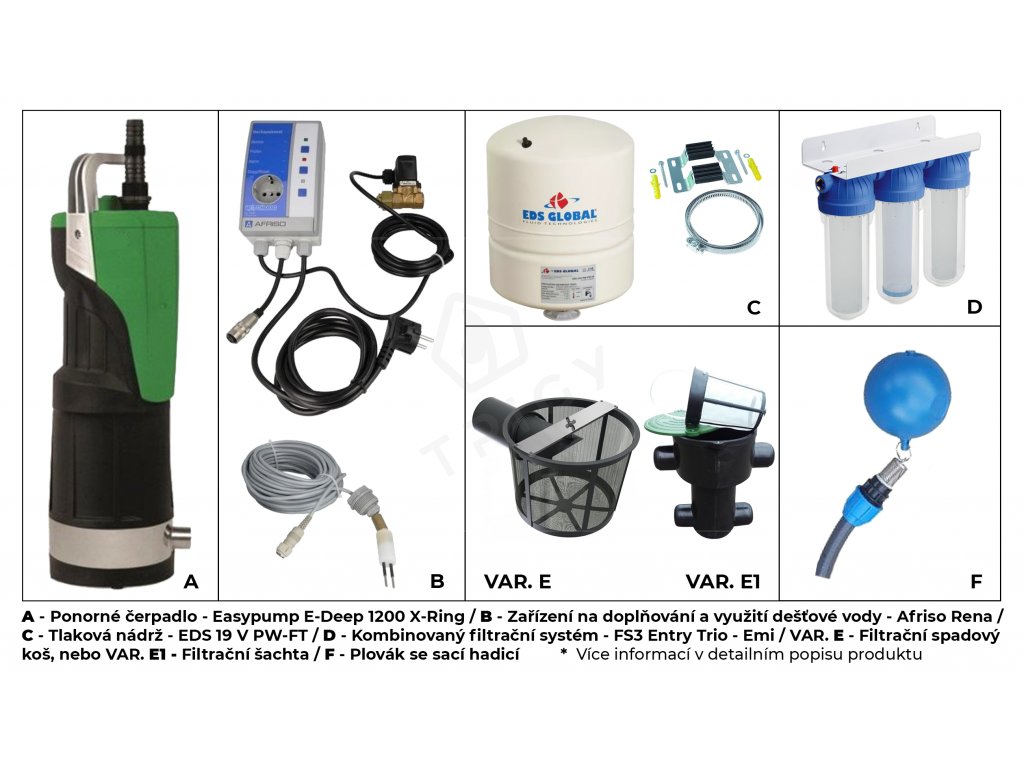

Součásti sady
- X - Nádrž na vodu - Smart - 6000 L
- A - Ponorné čerpadlo - EasyPump E-deep 1200 X-ring
- B - Zařízení na doplňování a využití dešťové vody - Afriso Rena
- C - Tlaková nádrž EDS 19 V PW-FT
- D - Kombinovaný filtrační systém - USTM Entry Trio/Emi
- E - Filtrační spadový koš
- F - Plovák se sací hadicí
Technické parametry nádrže a příslušenství
Nádrž - Smart - 6000 L
SMART | 3600 | 5000 | 6000 | 7000 |
Objem | 3 600 L / 3,6 m3 | 5 000 L / 5,0 m3 | 6 000 L / 6,0 m3 | 7 000 L / 7,0 m3 |
Výška | 2 360 mm | 2 360 mm | 2 360 mm | 2 360 mm |
Šířka | 1 690 mm | 2 040 mm | 2 390 mm | 2 740 mm |
Délka | 2 100 mm | 2 100 mm | 2 100 mm | 2 100 mm |
Hmotnost | 160 kg | 220 kg | 250 kg | 270 kg |
Průměr rev. otvoru | 600 mm | 600 mm | 600 mm | 600 mm |
Ponorné čerpadlo - EasyPump E-deep 1200 X-ring
Ponorná automatická vodárna od společnosti EasyPump se vyznačuje především svým kompaktním řešením a snadnou obsluhou. Čerpadlo má vestavěnou integrovanou elektroniku určenou pro automatické zahájení chodu a ukončení provozu čerpadla.
Ponorné čerpadlo je ideální pro akumulační, retenční nádrže nebo studny. Díky svému subtilnímu tvaru je možná instalace také do hloubkových vrtů o průměru od 160 mm.
Maximální ponorná hloubka čerpadla je do 12 m s maximálním výtlakem 46 m. K dosažení této vzdálenosti slouží tlak max 4,6 bar.
Tento typ čerpadla nepovažujeme za přenosné, jedná se o vodárnu se stálou instalací do nádrže. Model X-Ring je uzpůsoben pro připojení sacího koše s plovákem, který nasává vodu na hladině.

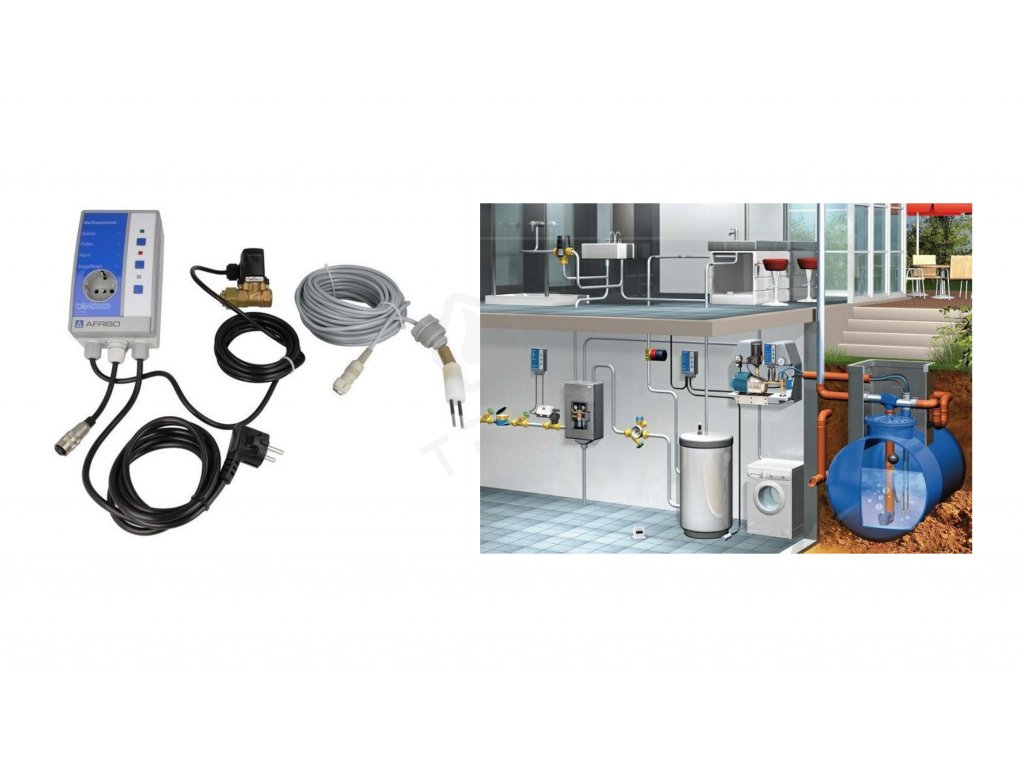

Zařízení na doplňování a využití dešťové vody - Afriso Rena
Zařízení pro doplňování a využití dešťové vody RENA je časem prověřený systém umožňující bezstarostnou obsluhu Vaší nádrže na vodu. Tato souprava slouží pro doplňování a pro kontrolu dostatečné zásoby dešťové vody v zásobnících. Jestliže v důsledku nedostatečných srážek dojde k poklesu hladiny dešťové vody uvnitř nádrže pod stanovenou úroveň, bude přes elektromagnetický ventil doplněna voda z rozvodů pitné vody.
Systém je nastaven tak, aby zajistil hospodárné využití dešťové vody a zároveň aby využíval co nejméně vody pitné. Je vybaven zásuvkou s ochranným kontaktem. Zásuvka při nízké hladině vody v nádrži vypne čerpadlo. Veškeré funkce zařízení pro doplňování vody jsou řízené mikroprocesorem v řídící jednotce soupravy.
Obsah soupravy:
- Řídící jednotka
- Elektromagnetický ventil pro dopouštění pitné vody G ½” x G ¾” (kabel 3 m)
- Ponorná sonda do nádrže ( kabel 15 m)
- Napájecí kabel
Tlaková nádrž EDS 19 V PW-FT
Tlaková nádoba s membránou o objemu 19 litrů na vertikálním podstavci. Maximální pracovní tlak je 10 bar.
Tlaková nádoba vyrovnává tlak vzniklý v rozvodném potrubí a zajišťuje správný a plynulý tok kapaliny.
Nádoba je vybavena butylovou membránou vysoké kvality s atestem na pitnou vodu. Unikátní připojení zajišťuje vzduchotěsnost i vodotěsnost nádoby. Díky tomu se nádoba stává bezúdržbová.

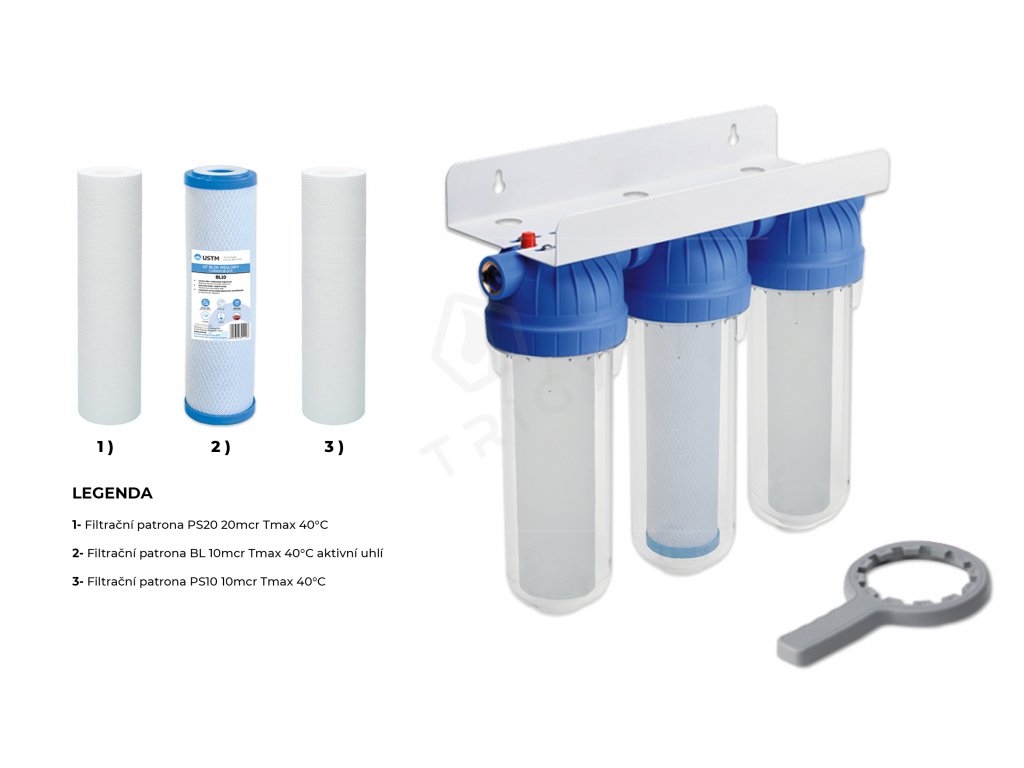

Kombinované filtrační zařízení - USTM Entry Trio / Emi
Filtrační zařízení splňuje všechny požadavky pro účinnou a efektní filtraci. Filtr disponuje transparentními kapslemi pro uložení filtračních patron, díky čemuž je možné opticky kontrolovat stav filtrů. Hlava je opatřena mosaznými přípojkami (1") pro vstup i výstup vody a přetlakovým ventilem, který uvolňuje tlak při výměně filtrační vložky. Uvnitř filtru se nachází O-kroužky pro zajištění maximální nepropustnosti. Filtr FS3 ENTRY je spojen v sérii TRIO. Filtr je kompatibilní s většinou filtračních patron dostupných na trhu.
Sestava filtrů:
- Filtrační patrona PS20 20 mcr
- Dvoustupňová filtrační patrona USTM BL 10mcr s aktivním uhlím
- Filtrační patrona PS10 10mcr
Filtrační spadový koš
Filtrační koš se umisťuje do horní části akumulačních nádrží k přívodu dešťové vody. Jeho funkcí je zachycení hrubých nečistot a listí před vniknutím do nádrže. Nečistoty se zachytávají v sítku s rozměry oka 0,5 mm. Aretace a uchycení filtračních košů se liší dle typu akumulační nádrže.

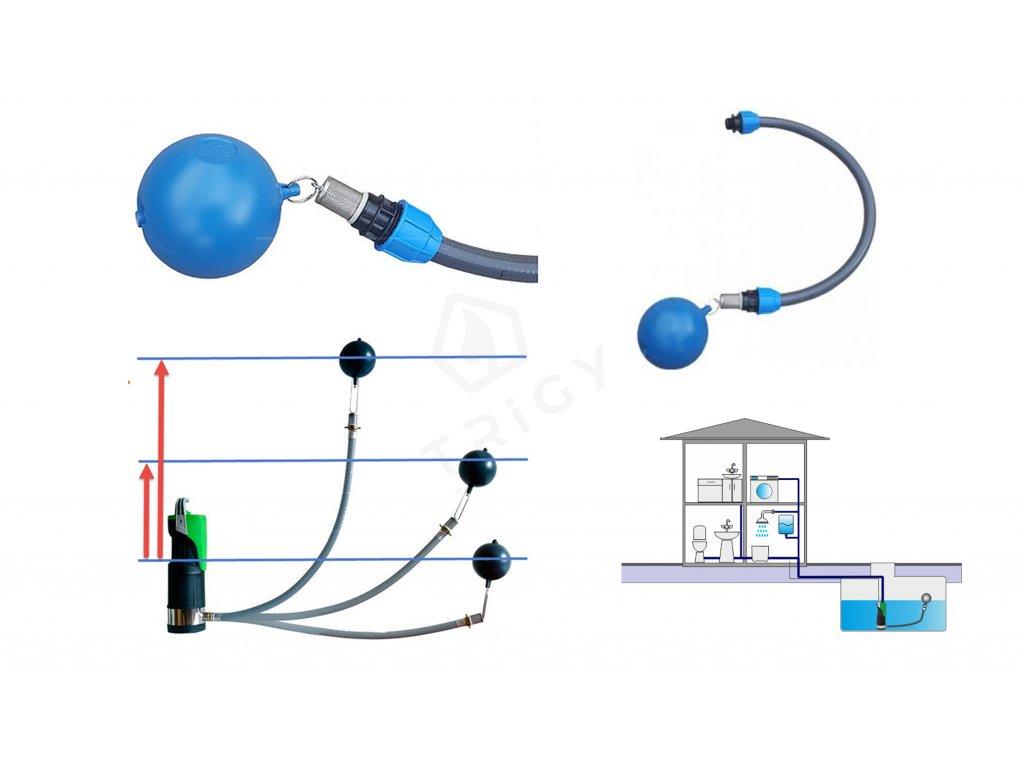

Plovák se sací hadicí
Sací souprava pro ponorné čerpadlo Easy E-deep X-ring 1200. Sací koš je nadnášen plovákem na hladinu vody v nádrži, odkud nasává vodu do čerpadla. Dochází tak k eliminaci nasávání nečistot a usazenin, které se pohybují u dna nádrže. Souprava je opatřena sacím sítem a plovákovou koulí.
Soubory ke stažení
Návod k obsluze napájícího zařízení
Doplňkové parametry
Kategorie: | Komfort - vše plně automatizované |
---|---|
Automatické dopouštění nádrže, při nedostatku vody: | Ano |
Expanzní nádrž pro zvýšení životnosti čerpadla: | Ano |
Filtrace na nátoku do nádrže: | Ano |
Malá zahrada plocha do 750 m2: | Ano |
Objemové kategorie: | 4 001 L - 7 000 L |
Řada: | Smart |
Použití pro mytí automobilu: | Ano |
Použití pro připojení automatické pračky: | Ano |
Použití pro splachování WC: | Ano |
Použití pro sprchování: | Ano |
Sání z hladiny minimalizuje zanesení systému nečistotami ze dna nádrže: | Ano |
Stálé připojení: | Ano |
Velká zahrada plocha nad 750 m2: | Ano |
Objem: | 6 000 L |
Výška: | 2380 mm |
Průměr: | 2100 mm |
Samonosné provedení: | ANO |
