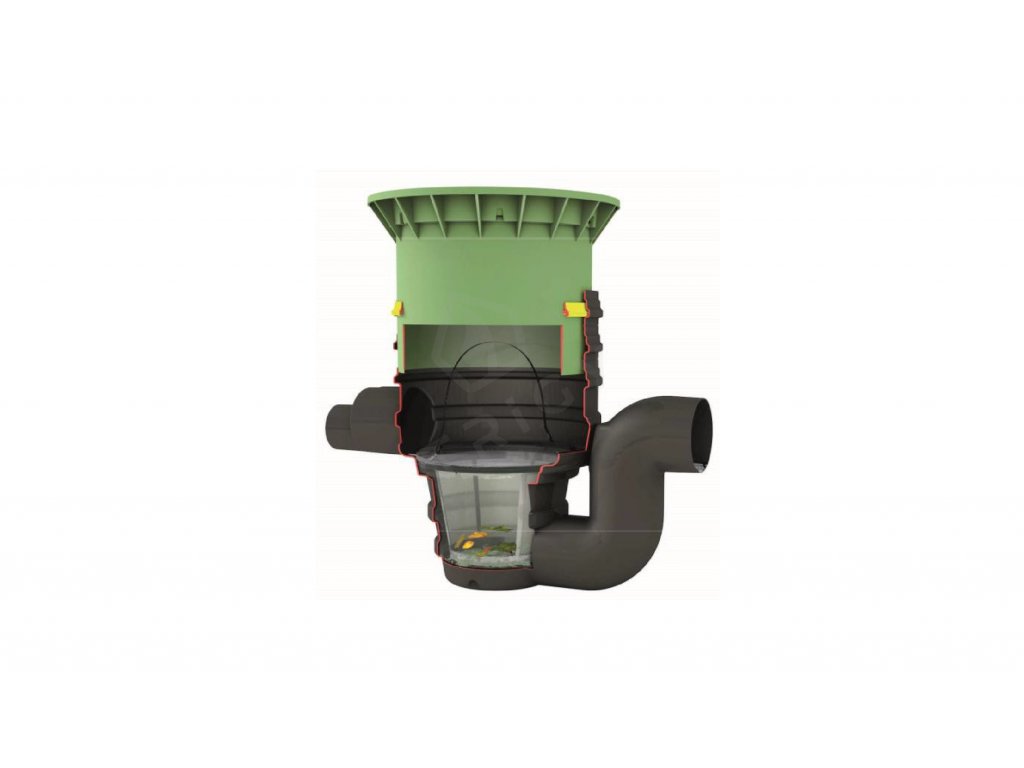

Podzemní filtrační šachta s vyjímatelným košíkem DN 400 Graf Drainstar
13 165 Kč 10 880,17 Kč bez DPH
Skladem
Můžeme doručit do:
25.11.2024

Podzemní filtrační šachta DRAINSTAR DN 400 je vhodná především před ploché akumulační nádrže nebo vsakovací galerie. Svým konstrukčním návrhem snižuje hloubku založení. Slouží k zadržování hrubých nečistot, které by mohli vniknout do nádrže nebo vsakovacího objektu. Čištění šachty je snadné a rychlé, nylonový filtrační koš umístěný uvnitř disponuje poutkem, za které se dá jednoduše vytáhnout. Zároveň je filtrační koš připevněn šroubem k šachtě a to z důvodu pevného upevnění koše proti nadzvedávání vodou. Poklopy pro filtrační šachty DRAINSTAR jsou k dostání v pochozí nebo pojezdové variantě.

Detailní informace

Detailní popis produktu

Podzemní filtrační šachta Graf Drainstar - DN 400 - Pochozí

Podzemní filtrační šachta DRAINSTAR DN 400 je vhodná především před ploché akumulační nádrže nebo vsakovací galerie. Svým konstrukčním návrhem snižuje hloubku založení. Slouží k zadržování hrubých nečistot, které by mohli vniknout do nádrže nebo vsakovacího objektu. Čištění šachty je snadné a rychlé, nylonový filtrační koš umístěný uvnitř disponuje poutkem, za které se dá jednoduše vytáhnout. Zároveň je filtrační koš připevněn šroubem k šachtě a to z důvodu pevného upevnění koše proti nadzvedávání vodou. Poklopy pro filtrační šachty DRAINSTAR jsou k dostání v pochozí nebo pojezdové variantě.

Varianta s pochozím plastovým poklopem je značená zelenou barvou. Tento typ filtrační šachty se doporučuje instalovat v zelených nepojížděných plochách. Pro pochozí kryt z PE je max. nosnost 150 kg a dlouhodobé plošné zatížení je limitováno 50 kg.

Varianta určená pro pojezd vozidly je značená nástavcem antracitové barvy a litinovým poklopem třídy B. Instalovat filtrační šachtu v této variantě je možné pouze pro pojíždění osobními vozidly, nikoliv však vozidly nákladními.

Klíčové vlastnosti šachty

  • Vhodné pro odvodňovanou plochu do 500 m2
  • Ve variantě s pochozím i pojízdným poklopem
  • Součástí je i filtrační koš s otvory 0,35 mm
  • Výška nátoku je ve stejné výšce jako výška odtoku
  • Nastavitelná hloubka nátoku 330 - 780 mm
  • Možnost prodloužení o 500 mm
  • Připojení DN 100 / DN 150

Umístění a instalace šachty

Filtrační šachta se umísťuje na přívodní rozvody dešťové vody před akumulační nádrž nebo vsakovací galerii. Před osazením je nutné provést výkop s minimálními rozměry většími o 250 mm na každé straně, než jsou rozměry filtrační šachty. Zásyp je třeba ukládat podle DIN 4124. Dno výkopu musí být vodorovné a pevné. Jako podklad před umístěním šachty se do jámy nasype vrstva říčního štěrku o tloušťce 10 cm. Zrnitost zrn je 8/16 mm.

Připojení rozvodných potrubí musí mít minimální sklon 1% ve směru toku bez průhybů. Nesmí se zapomenout na připojenou nouzového přepadu, aby se zabránilo zpětnému vzdutí do přívodního potrubí. Montáž teleskopu je podrobně popsána v manuálu pro instalaci filtrační šachty.

Soubory ke stažení

Download_v2    Návod pro instalaci a údržbu

Download_v2    Technický výkres

Doplňkové parametry

Kategorie: Čerpadla a filtrace
Hmotnost: 11 kg
