Podzemní filtrační šachta s vyjímatelným košíkem DN 400 - Graf Garantia, pojízdná 3,5 t

ZDARMAZDARMA
Filtrační šachta s košem DN 400 Graf Garantia, pojízdná 3,5 t
14 049 Kč 11 610,74 Kč bez DPH
Skladem
Můžeme doručit do:
3.1.2025

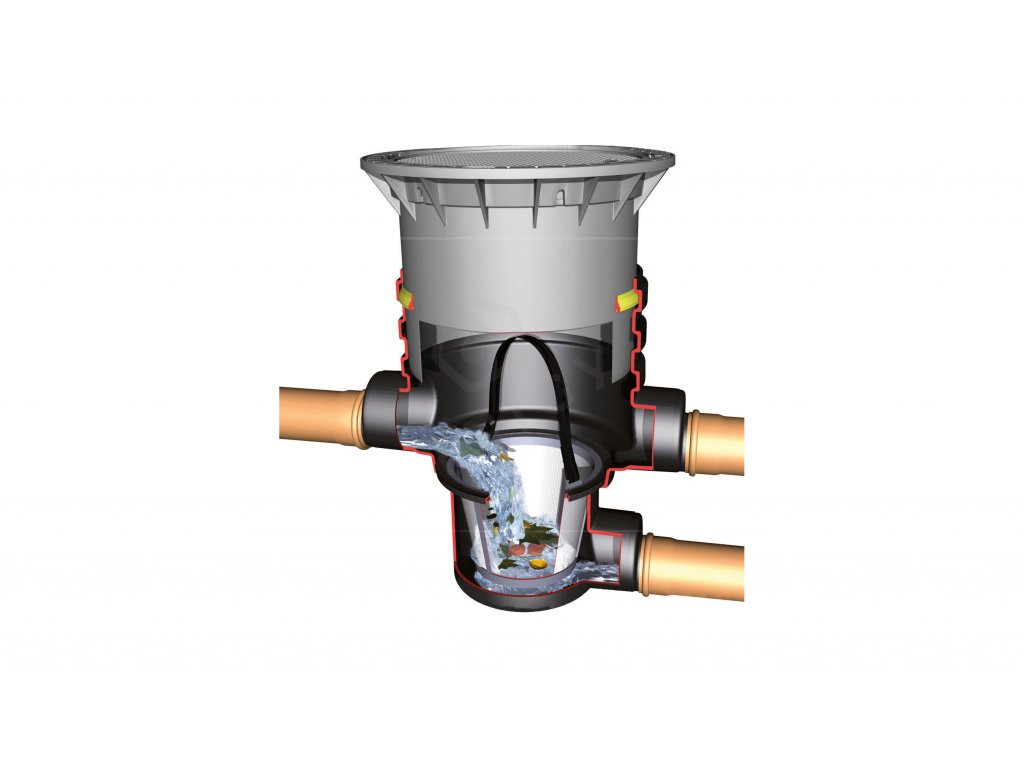

Podzemní filtrační šachta GRAF GARANTIA DN 400 s teleskopem je doporučena před akumulační nádrže nebo vsakovací galerie. Slouží k zadržování hrubých nečistot, které by se mohli do nádrže nebo vsakovacího objektu dostat. Čištění šachty je snadné a rychlé, nylonový filtrační koš umístěný uvnitř disponuje poutkem, za které se dá jednoduše vytáhnout. Zároveň je filtrační koš připevněn šroubem k šachtě a to z důvodu pevného upevnění koše proti nadzvedávání vodou. Poklopy pro filtrační šachty GRAF GARANTIA jsou k dostání v pochozí nebo pojezdové variantě.

Detailní informace

Detailní popis produktu

Podzemní filtrační šachta Graf Garantia - DN 400 - Pojízdná

Podzemní filtrační šachta GRAF GARANTIA DN 400 s teleskopem je doporučena před akumulační nádrže nebo vsakovací galerie. Slouží k zadržování hrubých nečistot, které by se mohli do nádrže nebo vsakovacího objektu dostat. Čištění šachty je snadné a rychlé, nylonový filtrační koš umístěný uvnitř disponuje poutkem, které se dá jednoduše vytáhnout. Poklopy pro filtrační šachty GRAF GARANTIA jsou k dostání v pochozí nebo pojezdové variantě.

Varianta s pochozím poklopem je značená zelenou barvou. Tento typ filtrační šachty se doporučuje instalovat v zelených nepojížděných plochách. Pro pochozí kryt z PE je max. nosnost 150 kg a dlouhodobé plošné zatížení je limitováno 50 kg.

Varianta určená pro pojezd vozidly je značená nástavcem antracitové barvy a litinovým poklopem třídy B. Instalovat filtrační šachtu v této variantě je možné pouze pro pojíždění osobními vozidly, nikoliv však vozidly nákladními.

Klíčové vlastnosti šachty

  • Vhodné pro odvodňovanou plochu 350 až 500 m2
  • Ve variantě s pochozím i pojízdným poklopem
  • Součástí je i filtrační koš s otvory 0,35 mm
  • Nastavitelná hloubka odtoku 570 - 1050 mm, možnost prodloužení 500 mm
  • Připojení DN 100/ DN 150
  • Nátok o 270 mm výše než odtok

Umístění a instalace šachty

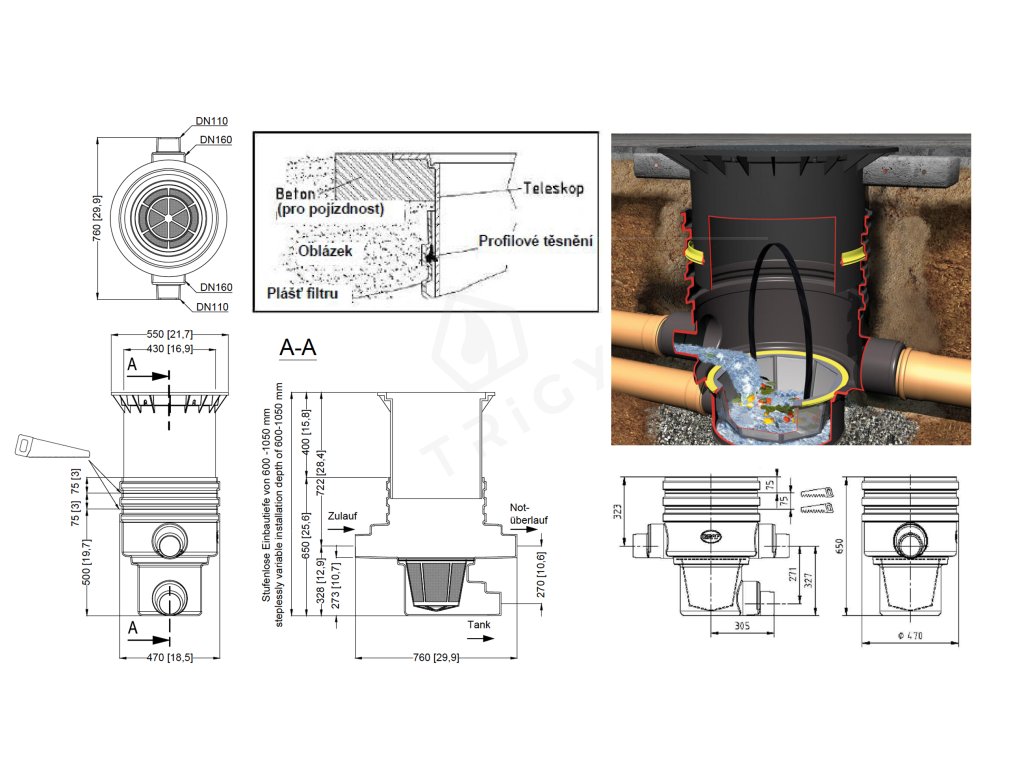

Filtrační šachta se umísťuje na přívodní rozvody dešťové vody před akumulační nádrž nebo vsakovací galerii. Před osazením je nutné provést výkop s minimálními rozměry většími o 50 mm na každé straně, než jsou rozměry filtrační šachty. Zásyp je třeba ukládat podle DIN 4124. Dno výkopu musí být vodorovné a pevné. Jako podklad před umístěním šachty se do jámy nasype vrstva říčního štěrku o tloušťce 10 cm. Zrnitost zrn je 8/16 mm.

Připojení rozvodných potrubí musí mít minimální sklon 1% ve směru toku bez průhybů. Nesmí se zapomenout na připojenou nouzového přepadu, aby se zabránilo zpětnému vzdutí do přívodního potrubí. Montáž teleskopu je podrobně popsána v manuálu pro instalaci filtrační šachty.

Soubory ke stažení

Download_v2    Návod pro instalaci a údržbu

Download_v2    Technický výkres

Doplňkové parametry

Kategorie: Čerpadla a filtrace
Hmotnost: 50 kg
