Vsakovací tunel - Garantia 300 L

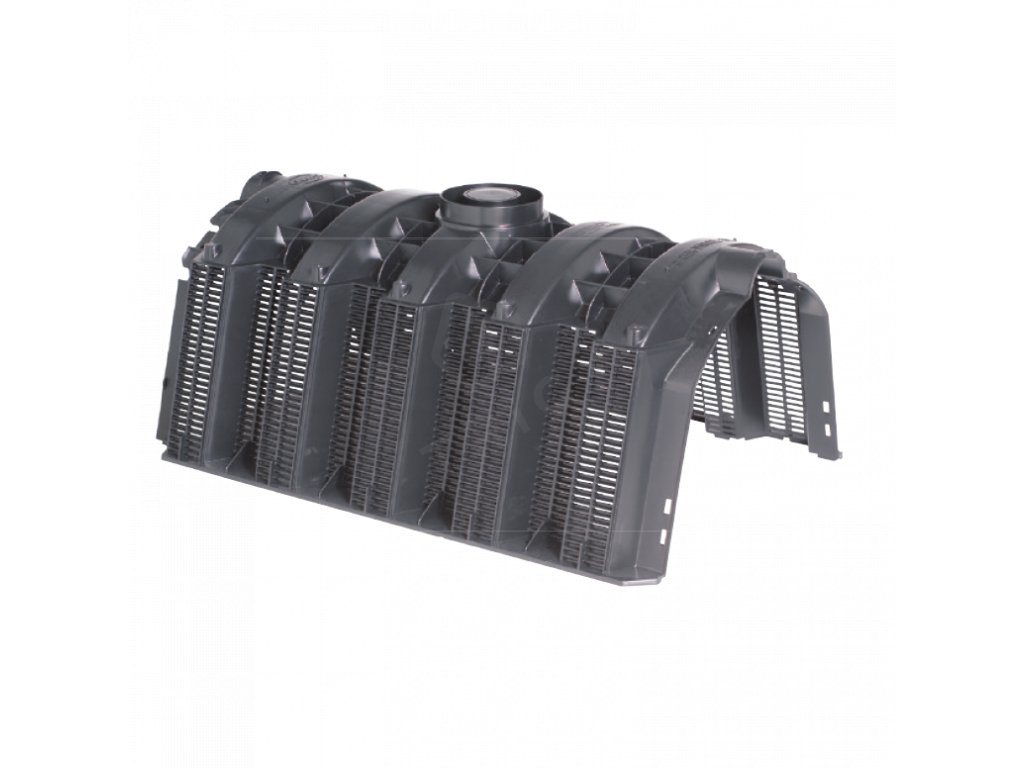

Vsakovací tunel GARANTIA je nejvhodnějším řešením pro vsakování dešťové vody pro menší objekty (rodinné domy, chaty, apod.). Vsakovací tunely se oproti vsakovacím blokům neosazují na sebe, výhodou je tedy nízká hloubka stavebního výkopu. Vsakovací tunely mají malou hmotnost a jsou jednoduché na sestavení, jsou tedy ideální pro realizaci svépomocí.

Tunely lze spojovat za sebou, každá řada by měla být ukončená zakončovacím čelem. V případě umístění vsaku k rodinnému domu doporučujeme do jedné řady umístit max. 10 ks tunelů. V případě, že potřebujete větší objem vsaku, doporučujeme tunely rozdělit do více řad vedle sebe nebo zvolit vsakovací tunely řady TWIN se vsakovacím objemem 600 L.

Klíčové vlastnosti tunelu

• vysoký vsakovací výkon - tunel je schopný pojmout velké množství přívalové vody
• finanční úspora - tunel nahradí až 800 kg štěrku a 36 m drenážního potrubí
• malá výška tunelu - tunel vyžaduje menší výkop, čím se snižují náklady na výkopové práce
• nízká hmotnost a jednoduchá aplikace - tunely jsou ideální pro montáž „svépomocí"
• odolná konstrukce - tunely jsou vhodné pro pojezd OA/NA s max. zatížením 60 t

Kolik tunelů zvolit?

V níže uvedené tabulce uvádíme obvykle používaný počet vsakovacích tunelů Garantia 300 L pro jednotlivé typy zeminy v závislosti na velikosti odvodňovaných ploch. Tabulka je pouze informativní, odpovídající velikost vsaku se posuzuje výpočtem dle odpovídající normy, výpočet musí být proveden vždy pro konkrétní případ zvlášť.

Připravte si stavební jámu dle plánovaného rozměru vsakovacího systému. Stavební jámu pro vsakovací tunely doporučujeme na každé straně tunelu zvětšit o 500 mm. Pokud realizujete vsakovací tunely ve více řadách, musí být rozestupy jednotlivých řad min. 200 mm. Maximální hloubka uložení vsakovacího tunelu je 2 250 mm pod úrovní terénu.

Vsakovací tunely GARANTIA se pokládají na štěrkové lože tloušťky 80-150 mm. Pro podsypy a obsypy je vhodné použít štěrk nebo štěrkopísek frakce 8/16. Tunely uložte na vyrovnané štěrkové podloží a konce každé řady uzavřete zakončovacím čelem tunelu. Pro správnou funkci systému a případnou revizi proveďte tzv. odvzdušnění. V horní části vsakovacího tunelu do připravené plochy vyřízněte otvor, osaďte potrubí, např. KG DN200, a zakončete kontrolním závěrem. Každá řada vsakovacích tunelů a každých 10 tunelů musí být osazené vlastním odvzdušňovacím potrubím.

Vyskládané řady tunelů příčně překryjte geotextilií s přesahy cca 150-200 mm. Vsakovací tunely obalené geotextilií postupně obsypávejte, vždy po vrstvách max. 300 mm. Každou vrstvu řádně zhutněte. Tunely v horní části (stropní desku bez perforace) můžete dosypat původní zeminou zbavenou kamenů a ostrých hran. Hutněte opět po max. 300 mm.

Pokud chcete navýšit vsakovací kapacitu, můžete vsakovací tunely zasypat štěrkem cca 80-100 mm nad horní hranu tunelu. Geotextílie se v tomto případě ukládá až nad vrstvu štěrku.

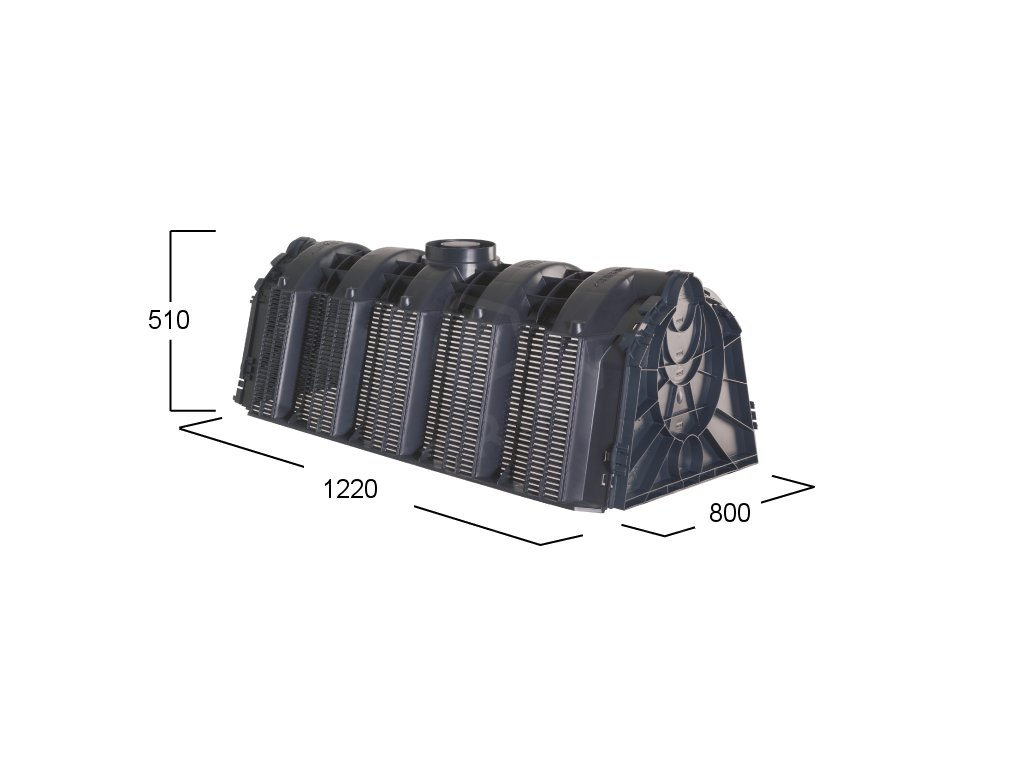

Technické parametry vsakovacího tunelu
