Vsakovací Tunel Garantia Twin 600 L - Sada

8 600 Kč 7 107,44 Kč bez DPH
Skladem
Můžeme doručit do:
17.10.2022

Sada vsakovacího tunelu TWIN s příslušenstvím pro zasakování dešťových vod o celkovém objemu 600 L.

Detailní informace

Detailní popis produktu

Vsakovací tunel Garantia Twin 600 L - Sada

Vsakovací tunel GARANTIA je nejvhodnějším řešením pro vsakování dešťové vody pro menší objekty (rodinné domy, chaty, apod.). Řada tunelů TWIN zajišťuje oproti vsakovacímu tunelu Garantia 300 L dvojnásobný vsakovací objem na stejnou vsakovací plochu. Vsakovací tunely se oproti vsakovacím blokům nevrství na sebe, výhodou je tedy nízká hloubka stavebního výkopu. Vsakovací tunely mají malou hmotnost a jsou jednoduché na sestavení, jsou tedy ideální pro realizaci svépomocí.

Sada vsakovacího tunelu s příslušenstvím zahrnuje:

Tunely lze spojovat za sebou, každá řada by měla být ukončená zakončovacím čelem. V případě umístění vsaku k rodinnému domu doporučujeme do jedné řady umístit max. 10 ks tunelů. V případě, že potřebujete větší objem vsaku, doporučujeme tunely rozdělit do více řad vedle sebe.

Klíčové vlastnosti tunelu

  • vysoký vsakovací výkon - tunel je schopný pojmout velké množství přívalové vody
  • finanční úspora - tunel nahradí až 1600 kg štěrku a 72 m drenážního potrubí
  • malá výška tunelu - tunel vyžaduje menší výkop, čím se snižují náklady na výkopové práce
  • nízká hmotnost a jednoduchá aplikace - tunely jsou ideální pro montáž „svépomocí"
  • odolná konstrukce - tunely jsou vhodné pro pojezd OA/NA s max. zatížením 60 t

Kolik tunelů zvolit?

V níže uvedené tabulce uvádíme obvykle používaný počet vsakovacích tunelů Garantia 300 L pro jednotlivé typy zeminy v závislosti na velikosti odvodňovaných ploch. Tabulka je pouze informativní, odpovídající velikost vsaku se posuzuje výpočtem dle odpovídající normy, výpočet musí být proveden vždy pro konkrétní případ zvlášť.

Podklad pro vsakování / Plocha 100 m2 150 m2 200 m2
Písčité podloží 3-5 tunelů 4-7 tunelů 5-8 tunelů
Písčitohlinité podloží 6-7 tunelů 8-11 tunelů 10-14 tunelů
Hlinitopísčité podloží 8-10 tunelů 12-15 tunelů 15-20 tunelů
Hlinitojílové podloží 10-13 tunelů 15-19 tunelů 19-25 tunelů
Jílové podloží Nelze zasakovat

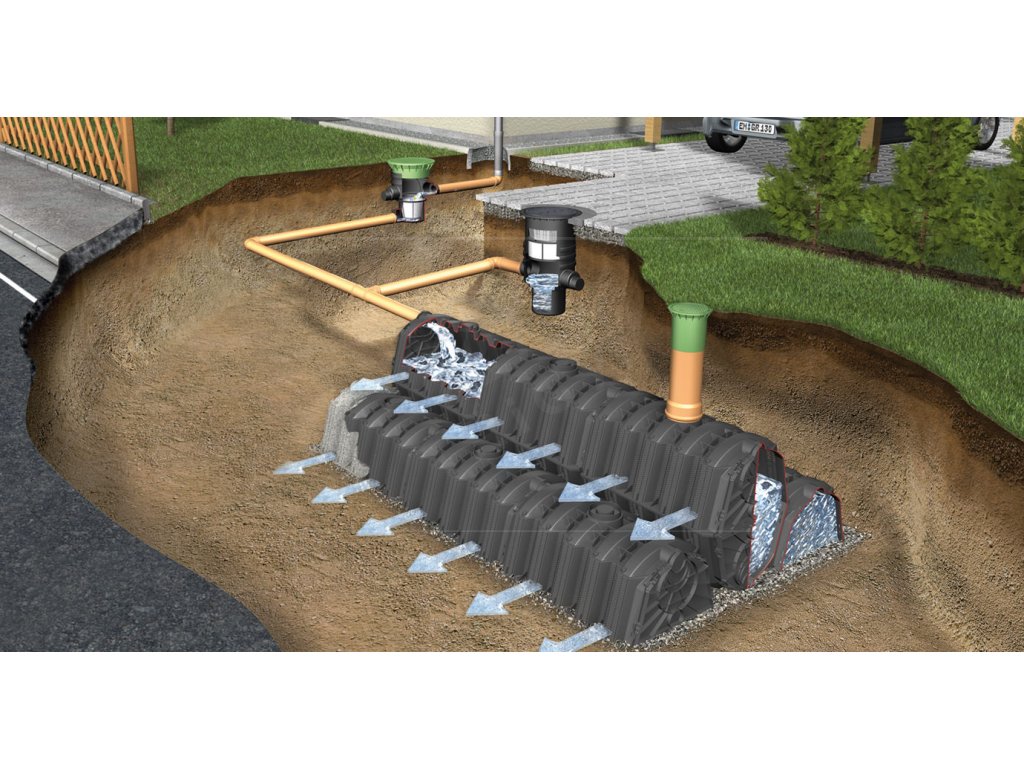

Instalace vsakovacího tunelu

Připravte si stavební jámu dle plánovaného rozměru vsakovacího systému. Stavební jámu pro vsakovací tunely doporučujeme na každé straně tunelu zvětšit o 500 mm. Pokud realizujete vsakovací tunely ve více řadách, musí být rozestupy jednotlivých řad min. 200 mm. Maximální hloubka uložení vsakovacího tunelu je 2 250 mm pod úrovní terénu.

Vsakovací tunely GARANTIA TWIN spojte pomocí přiložených spojek, na jeden vsakovací tunel Garantia TWIN připadá 6 ks. Tunely uložte na štěrkové lože tloušťky 80-150 mm. Pro podsypy a obsypy je vhodné použít štěrk nebo štěrkopísek frakce 8/16. Tunely uložte na vyrovnané štěrkové podloží a konce každé řady uzavřete zakončovacím čelem tunelu. Pro správnou funkci systému a případnou revizi proveďte tzv. odvzdušnění. V horní části vsakovacího tunelu do připravené plochy vyřízněte otvor, osaďte potrubí, např. KG DN200, a zakončete kontrolním závěrem. Každá řada vsakovacích tunelů a každých 10 tunelů musí být osazené vlastním odvzdušňovacím potrubím.

Vyskládané řady tunelů TWIN nejprve obsypte štěrkem do výšky cca 150 mm. Tunely následně příčně překryjte geotextilií s přesahy cca 150-200 mm. Vsakovací tunely obalené geotextilií postupně obsypávejte, vždy po vrstvách max. 300 mm. Každou vrstvu řádně zhutněte. Tunely v horní části (stropní desku bez perforace) můžete dosypat původní zeminou zbavenou kamenů a ostrých hran. Hutněte opět po max. 300 mm.

Pokud chcete navýšit vsakovací kapacitu, můžete vsakovací tunely zasypat štěrkem cca 80-100 mm nad horní hranu tunelu. Geotextílie se v tomto případě ukládá až nad vrstvu štěrku.

Technická data tunelu

Vsakovací tunel Garantia

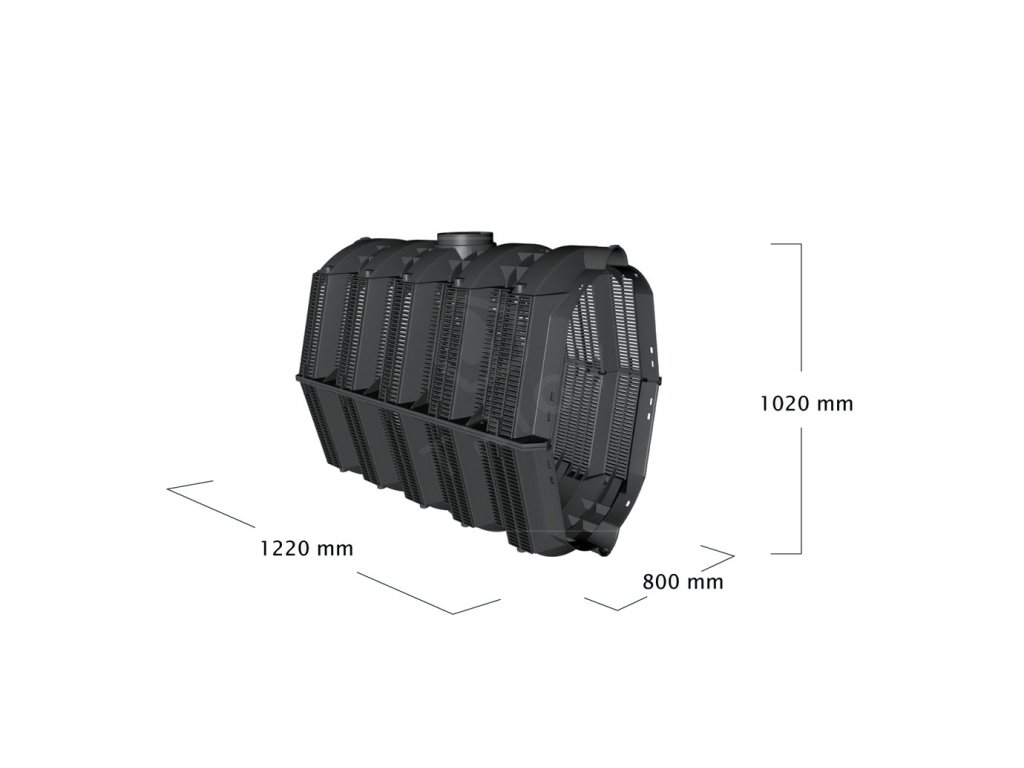

 Brutto objem  Netto objem  Délka*  Šířka  Výška  Hmotnost
 3600 L  600 L  1 160 mm  800 mm  1 020 mm  22 kg

*Délka samotného vsakovacího tunelu je 1 160 mm, délka tunelu včetně zakončovacích desek je 1 220 mm.

  • Materiál: 100 % recyklovatelný PP (Polypropylen)
  • Připojení: DN110 - DN300 prostřednictvím čela tunelu, v horní části tunelu je plocha pro připojení kontrolního závěru (DN200)

Soubory ke stažení

Download_v2   Návod pro montáž a údržbu

Download_v2   Technické výkresy
